前面我们已经学习了如何绘制锅盖主体，接下来我们就来完成锅盖的绘制。下面是具体的操作步骤：

1、 首先，大家打开xelegaCAD软件

2、 打开绘制好的锅盖主体文件

3、 点击【实体】-【观察】-【动态观察】按钮，在动态观察环境下调整视图的角度，使实体的最大面朝上，如图所示

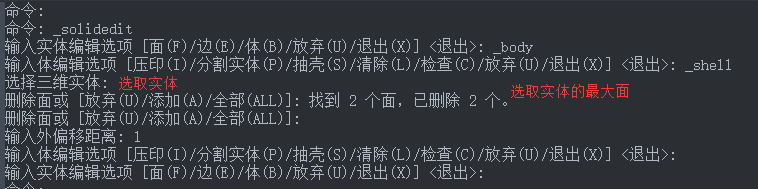

4、 点击【实体】-【实体编辑】-【抽壳】按钮，对锅盖进行抽壳处理，抽壳厚度为1，命令栏显示操作如下：

5、 抽壳后的锅盖如图：

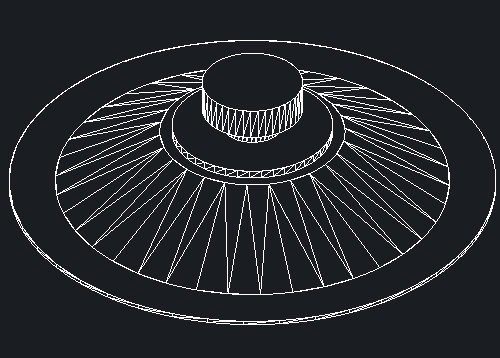

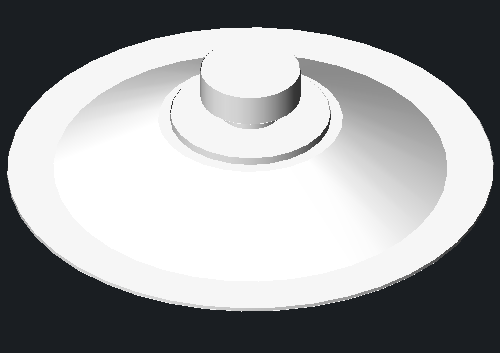

6、 将视图切换至西南等轴测模式。点击【实体】-【图元】-【圆柱体】按钮，绘制圆柱体，其底面圆心为（0，0，20.5），底面半径为20，高度为2；再次执行【圆柱体】命令，绘制底面圆心坐标为（0，0，22.5），半径为7.5，高度为5的圆柱体；以及底面圆心坐标为（0，0，27.5），半径为12.5，高度为8的圆柱体。消隐后结果如图
