如图所示，按要求绘制如下图形
如上图，我们可以看到，需要绘制的图形是一个直径为75的圆里面包含一个内切的矩形，且矩形的长宽之比为2：1.那么该如何绘制呢？大家也可以先自己动手画一画，下面小编就来介绍相关的绘图方法。
1、 首先，大家打开xelegaCAD软件
2、 点击【绘图】-【矩形】按钮，先在绘图区域绘制一个长为20，宽为10的矩形
3、 点击【绘图】-【圆】-【三点】按钮，利用三点画圆工具分别选取矩形的其中三个角点绘制一个圆
4、 如图所示，此时圆的直径并不是75

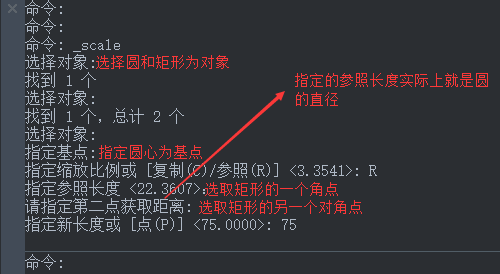

5、 点击【修改】-【缩放】按钮，命令栏的显示输入如下：
6、 最后在CAD中就绘制出如图所示的图形
