在CAD的使用过程中，文字的输入相信大家都非常熟练了，那大家知道如何把文字拉伸设置成三维的效果呢？
接下来，就跟着小编一起来学习一下吧
1、首先，大家打开xelegaCAD软件
2、我们输入相应的文字，单行或者多行都可以。这里小编以下图文字为例
3、点击界面上方菜单栏的“扩展工具”-“文本工具”-“文字变线”选项，把文字全部变成轮廓显示
4、选中所有文字对象，再点击“绘图”-“面域”按钮，把他们全部变成面域
5、我们点击CAD软件界面右下角的“工作空间切换”-“二维草图与注释”选项，进入三维空间
6、我们进入“视图”选项卡，选择“体着色”的视觉样式

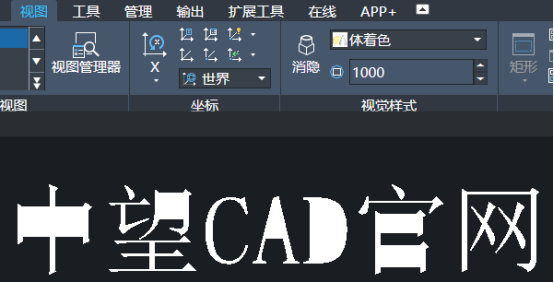

7、选中所有对象，查看效果，可以说明，这里面的部分文字存在没有镂空的情况
8、点击“实体”-“差集”按钮，进行差集处理，先选择大范围的对象，再选择小范围的对象

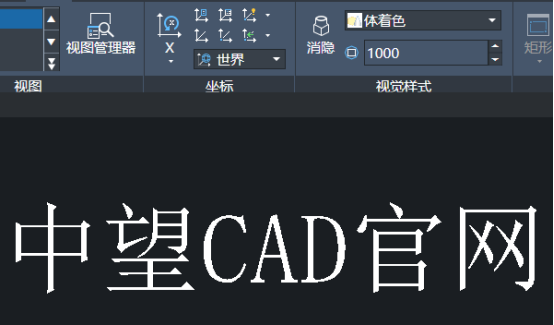

9、再查看体着色

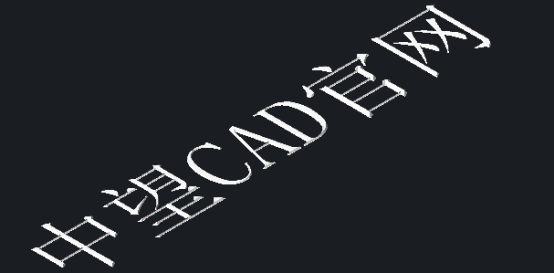

10、最好，点击“实体”-“拉伸”按钮，选定相应的拉伸高度就完成操作了，执行结果如下图所示
