CAD标注形位公差的技巧

CAD形位公差怎么标注？形位公差包括形状公差和位置公差。任何零件都是由点、线、面构成的，这些点、线、面称为要素。机械加工后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。我们可以标注形位公差，下面我们就来看看详细的教程。

1、启动CAD软件，使用快捷命令LE，在弹出的指定第一个输入点时，先输入S；

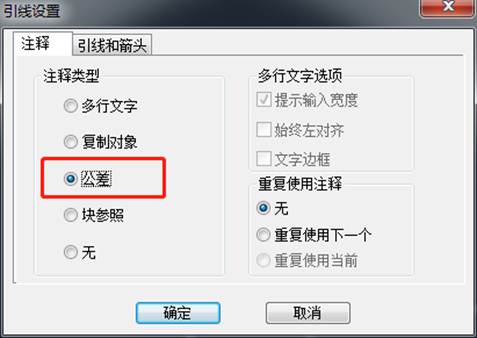

2、进入设置后，其会弹出快速引线设置，切换到公差选项，然后点确认；

3、按绘图窗口给出的提示指定第一和第二点后，其会弹出CAD形位公差设计界面如下；

4、根据图纸的要求或需要添加的形位公差进行设置；

5、设置完成后，点确认，刚输入的CAD形位公差就如图所示；

总结：形位公差的使用种情况下如下：“标注”→公差→选取需要的公差项目（14个形位公差项目）→输入偏差值→基准→确认→插入点→完成。在零件的尺寸之间有相互位置、形状要求的时候需要用到的。如：一轴的端面与轴线有垂直度要求的时候，标注如下：┴ 0.06 A 分别为：垂直度符号 偏差值 基准。
