在使用CAD进行多线绘制之前，可以对多线的数量和每条单线的偏移距离、颜色、线型和背景填充等颜色进行相关设置。接下来以定义住宅墙体的样式为例学习多线样式定义的相关操作。

1、 首先，大家打开xelegaCAD软件

2、 点击【绘图】-【构造线】按钮，绘制一条水平构造线和一条竖直构造线，组成“十”字辅助线

3、 继续绘制辅助线，在命令窗口的显示与操作如下：

4、 重复执行【构造线】命令，将上一步偏移得到的构造线依次向右偏移2400、1200和2100，得到如图所示构造线：

5、 用相同的方法将水平构造线依次向下偏移1500、3300、1500、2100和3900，绘制完成的住宅墙体辅助线网格如图所示：

6、 单击【格式】-【多线样式】按钮，此时弹出如图所示对话框，点击“添加”按钮

7、 在弹出的对话框中命名新样式为“240墙”，点击“继续”

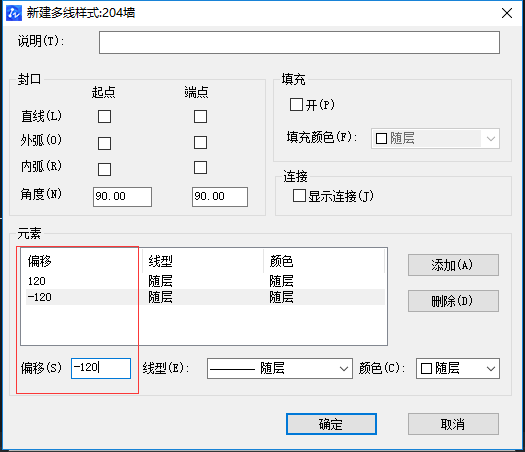

8、 此时CAD界面弹出如图所示“新建多线样式”对话框，可以在此进行多线样式的相关设置，然后点击“确定”

9、 之后返回“多线样式”对话框，点击“置为当前”按钮，将240墙样式置为当前，单击“确定”按钮，即可在CAD中完成240墙的设置。
