在用CAD多线进行绘制的时候，其操作与直线的绘制方法类似，只不过多线是由两条线型相同的平行线组成，另外，绘制的多线是一个整体，在没有对其执行分解命令之前是不能对其进行偏移、倒角、延伸和修剪等操作的。接下来我们以绘制住宅墙体为例熟悉多线的绘制。
1、 首先，大家打开xelegaCAD软件
2、 打开已经定义好的住宅墙体样式文件

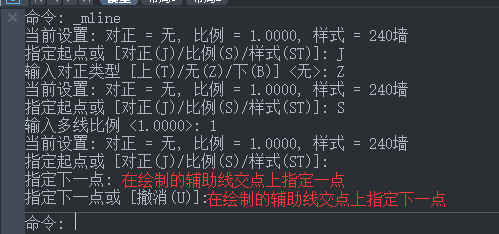

3、 点击【绘图】-【多线】命令，绘制240墙体，命令窗口的显示操作如下：
4、 绘制结果如图：
5、 然后在CAD中重复执行【多线】命令，绘制其余的240墙线，结果如图：

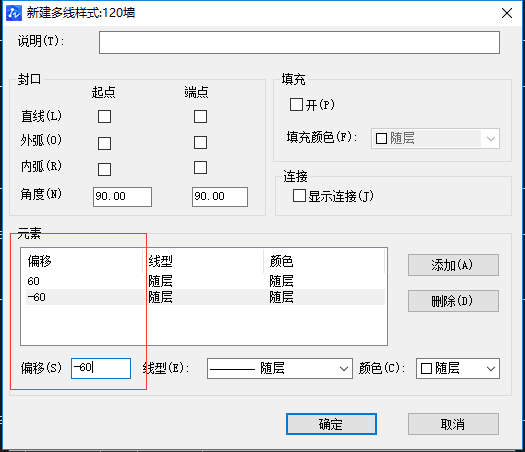

6、 点击【格式】-【多线样式】按钮，在弹出的对话框中点击【添加】按钮，然后将新样式命名为“120墙”，点击“继续”按钮，在弹出的对话框中进行如下图所示的相关设置，点击确定之后在返回的对话框里将120墙样式置为当前
7、 然后点击【绘图】-【多线】按钮，根据辅助线网格绘制120墙体，最后在CAD中得到如图所示的图形：
