CAD是设计人员的重要设计工具，大家知道如何创建出标高的块吗？

快跟着小编一起来学习一下创建标高的块的方法吧

1、首先，大家打开xelegaCAD软件

2、点击界面下方的“正交”按钮，启动正交模式

3、点击“直线”按钮，画出一条长为720的直线，然后再画出一条长为200、角度为-40度的直线，执行结果如下图所示

4、在命令行中输入“MI”命令，启动镜像功能，从而得到标高，如下图所示

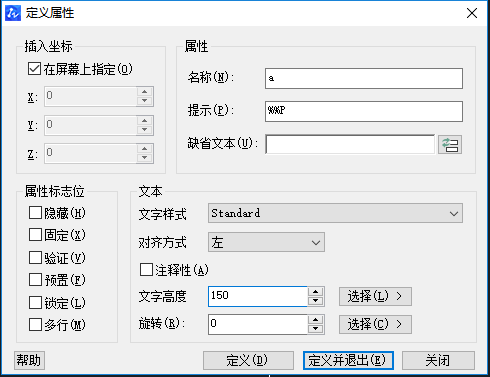

5、在命令行中输入“ATT”命令，按回车键进行确认。CAD软件会自动弹出“定义属性”的对话框，我们输入名称“A”、值“%%P”和高度“150”，如下图所示

6、点击“定义”按钮，然后在合适的位置放置A

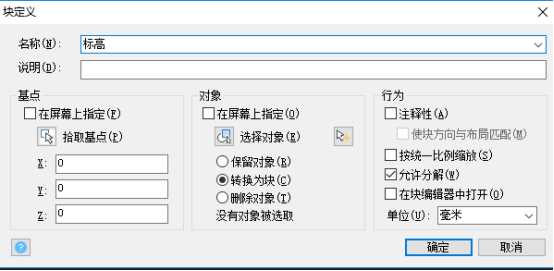

7、在命令行中输入“B”命令，按空格键。在弹出来的“块定义”对话框中，把名称设为“标高”，点击“拾取点”按钮，在标高位置点击一点。点击“选择对象”按钮，把对象全部选中。点击确定按钮

8、在弹出的“编辑图块属性”对话框中设置，我们输入标高值为“%%p”，单击“确定”。执行结果如下图所示

9、在命令行里输入“I”命令，按空格键，系统会自动弹出“插入图块”的对话框，我们选择“标高”，再点击“插入”按钮

10、根据命令行的指示完成插入标高的块的操作，比如这里输入标高值为1000，点击确定，就可以插入一个1000标高的块了
