使用CAD进行设计工作的时候，一张图纸往往包含着众多的图层，那大家知道如何合并多个图层吗？
今天小编就来给大家介绍一下合并多个图层的方法
1、首先，大家打开xelegaCAD软件

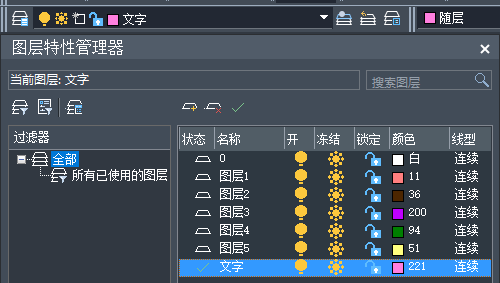

2、打开图纸文件，点击界面上方的“图层特性管理器”，这里小编这里有几个图层
3、在命令行中输入“LAYTRANS”命令，按下钮空格键进行确认

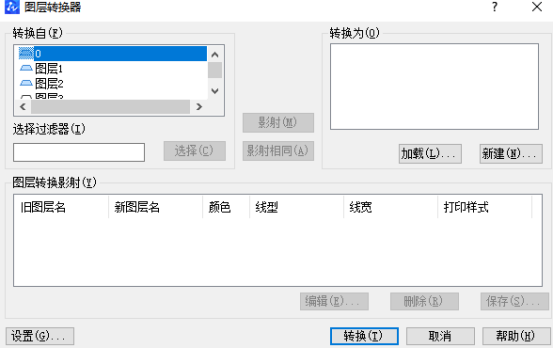

4、CAD软件的系统会自动弹出“图层转换器”的对话框
5、点击“新建”按钮，在弹出来的“新图层”对话框中输入新图层的名称，然后点击“确定”按钮进行确认

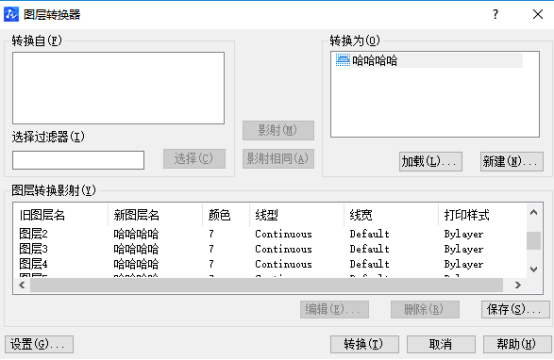

6、返回到“转换器”的对话框里，我们要注意，先选择新图层，再从“转换自”列表中选取自己所需要进行合并的图层，点击“映射”按钮，再点击下方的“转换”按钮
7、这样，所有的图层都被合并到新建的图层里去了
