CAD如何绘制与两个圆同时相切的圆
若CAD中已经存在两个圆,那么如何快速的绘制出一个圆并和这两个圆相切?接下来小编就跟大家讲解一下具体的方法步骤吧!
1、首先,打开CAD图纸

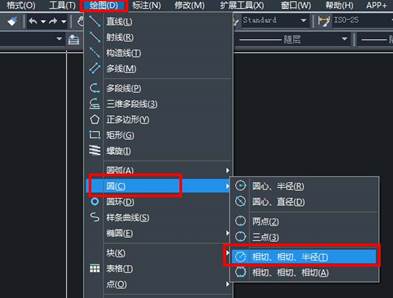

2、接着,依次点击绘图-圆命令-切点、切点、半径(T)

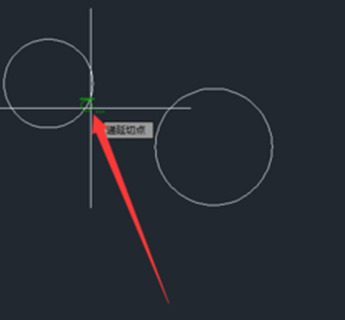

3、然后,点击第一个圆大体要相切的位置

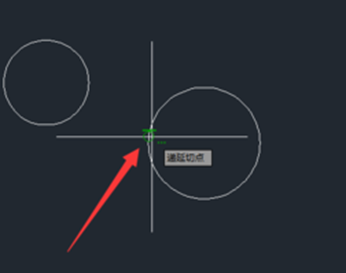

4、鼠标点击另一个圆大体要相切的位置

5、最后,指定圆心来确定圆的位置,然后移动鼠标并点击任意一个圆的边,这样就完成绘制相切的圆了
