CAD属性块如何创建

使用CAD的人都知道图块，因为图块可以重复插入、做成图库，减少重复操作，因此被广泛使用。但许多使用CAD的人并不知道什么是属性块，并且对属性块的作用和定义方法不是很了解。

一、什么是属性块？

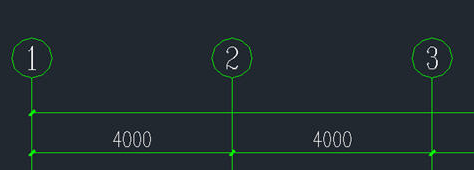

简单的说，属性块就是在图块上附加一些文字属性，这些文字可以非常方便地修改。属性块被广泛应用在工程设计和机械设计中，在工程设计中会用属性块来设计轴号、门窗、水暖电设备等，在机械设计中会应用到图框标题栏、明细表等。例如建筑图中的轴号就是同一个图块，但属性值可以分别是1、2、3等，如下图所示。

二、如何创建属性块？

属性块的创建很简单，只需要在创建普通块的基础上添加上需要的属性文字。基本操作步骤如下：

1、  绘制好图块内包含的几何图形。

2、  创建一个和多个属性文字，点击【绘图】|【块】|【定义属性】，弹出如下图所示的对话框。

这个对话框最主要参数是：名称、提示和缺省文本。名称就是一个标签，比如说这个属性用来表示是高度，你可以输入height；提示是插入此图块时出现的提示，比如你可以写：“请输入高度”；缺省文本就是此属性的默认值。

定义好这三个参数后，你根据自己的需要确定文字的高度，在图中确定属性插入的位置即可。至于其他参数就看你的需要了，一般情况下可以不管。
