在使用CAD过程中，我们应该经常需要绘制不同的图形，掌握相关技巧可以帮助大家更加快速绘图，今天我们来学习一下画深沟球轴承的方法吧，具体步骤如下：

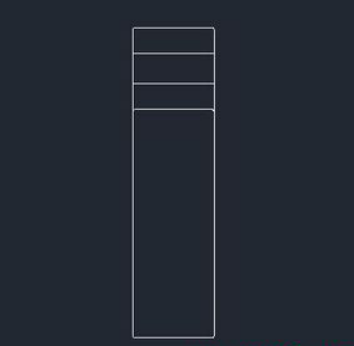

1、首先打开CAD软件，接着绘制圆角为1、长度为95、宽度为25的矩形，并分解。偏置上方线条分别为8、17、25，并将下面的偏置线条圆倒角，半径为1。如下图所示：

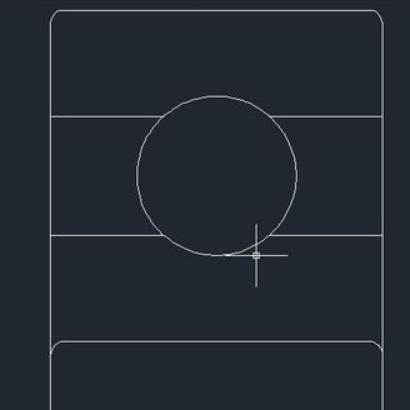

2、绘制一个半径为6的圆在两条偏置线的中心位置，并修剪多余的线条，如下图所示：

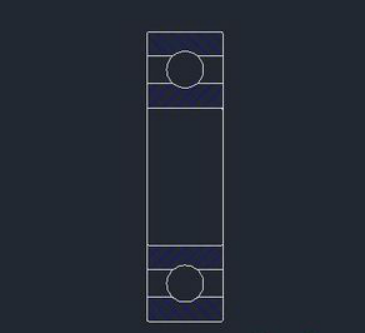

3、对上面的线条和圆图案进行镜像处理，并填充图案，如下图所示：

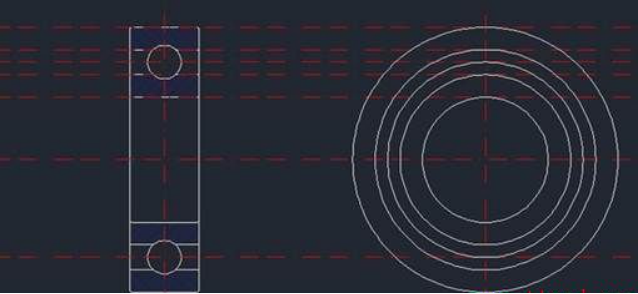

4、绘制辅助线和相关的同心圆，如下图所示：

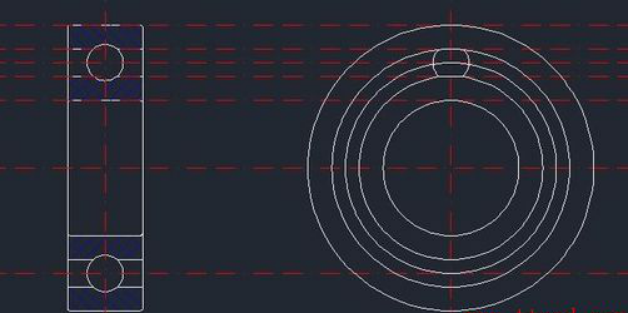

5、绘制滚珠，半径为6，并修剪多余的线条，如下图所示：

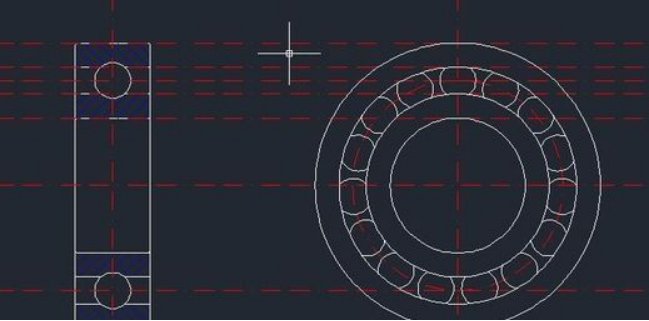

6、环形阵列滚珠，并且修改图层特性，即将实线转化为中心线，如下图所示：

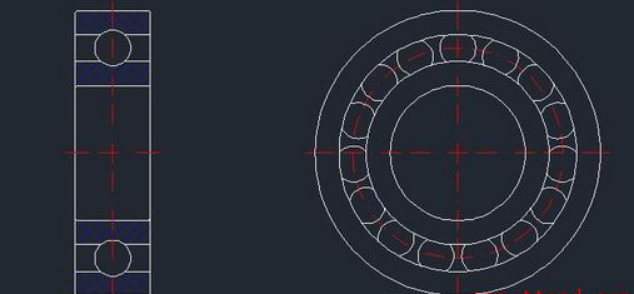

7、最后一步，修剪多余的线条，完成球轴承。如下图所示：

以上跟大家介绍了关于如何绘制深沟球轴承的技巧步骤，大家可以参考并进行练习，希望对大家有所帮助。
