CAD中如何等比例缩放图案？其实很简单,那么接下来小编分享一下CAD中等比例缩放图案的方法.

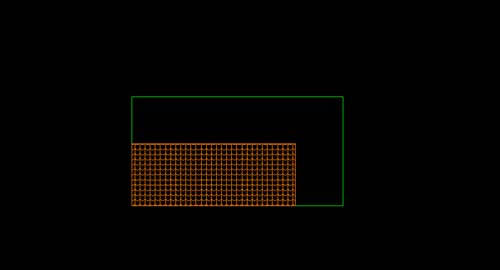

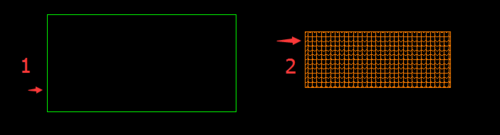

比如下面两个图，如果要将第二个图，放进第一个里面，而且规定两个图的宽是一致的. 如果小编先将第二个图放进第一个里面，可以看到两个图的宽度是不一致，那么该如何解决呢？
1 、首先,把第二个图放进第一个图里，并且要保持其中一个端点是吻合的，接着选中第二个图，按缩放快捷键sc,然后按空格键确定

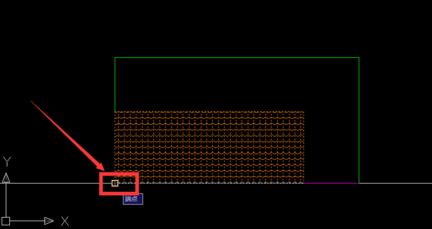

2、 然后根据提示指定一点为基点
3、接着会弹出提示命令，直接输入参照R,按空格键确定
4、接下来根据命令提示指定长度(这个指定长度是要改变的那个长度,即第二个图的宽度),直接输入长度数据就行

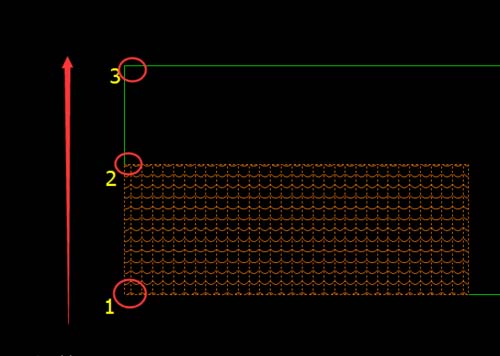

5、用鼠标选择1、2点（1和2之间的线段就是上面所说的指定长度），然后向3这个点逐渐放大，最后2点与3点重合（3就是命令中的第二个点）

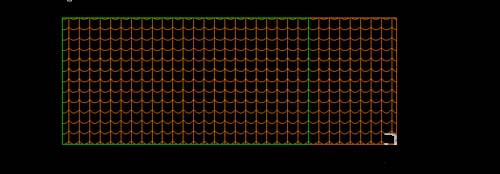

6、这样就完成了,如下图
