CAD中如何任意变换UCS坐标轴
CAD三维建模需要不断变换UCS坐标轴,那么在CAD中该如何操作变换UCS坐标轴呢?

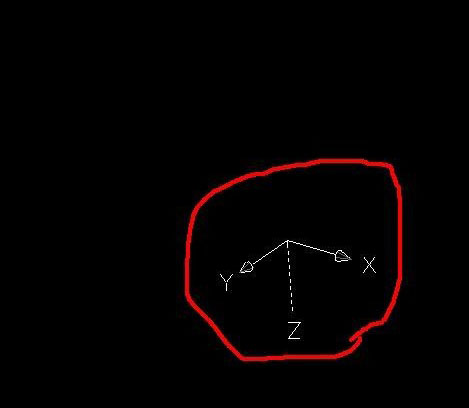

1 、CAD坐标轴是互相垂直的，所以任意捕捉两个轴就可以了。
首先，输入UCS

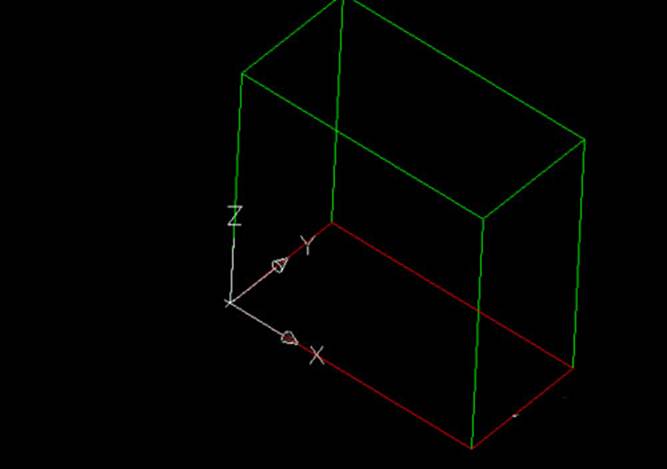

2、接着，输入数字3，然后点击模型的原点，再捕捉X轴，接着再捕捉Y轴，回车。UCS坐标轴变换完毕。

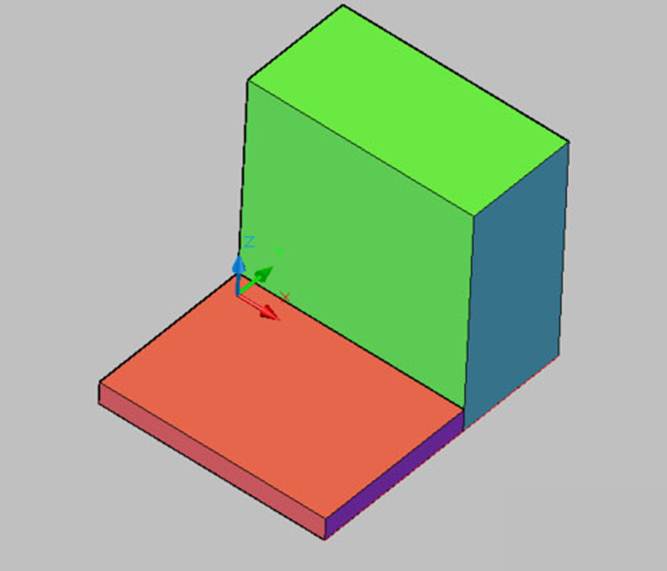

3、变换完坐标轴后，就可以在XY平面画草图继续建模，或者在XY平面标注尺寸等操作了。
4、也可以利用CAD本身的工具图标来变换坐标轴，在任意工具栏，点击鼠标右键，勾选UCS，吊出UCS工具栏
5、选择X轴旋转图标，点击一下，会出现提示，提示是指定绕X轴旋转90度，这里默认是逆时针旋转。
6、按回车后就会看到绕X轴旋转90度的状态了。其他两个轴的功能Y轴，和Z轴，方法相同。
