CAD中如何计算不规则图形的面积

CAD中如何计算不规则图形的面积。小编为大家介绍几种方法

方法/步骤1：采用list的命令

list命令对于“直线”命令绘制的图形，能够测出线段长度。

并且对于“多线段”绘制的封闭图形，也能读取图形面积，及现成该面域的图形的周长。

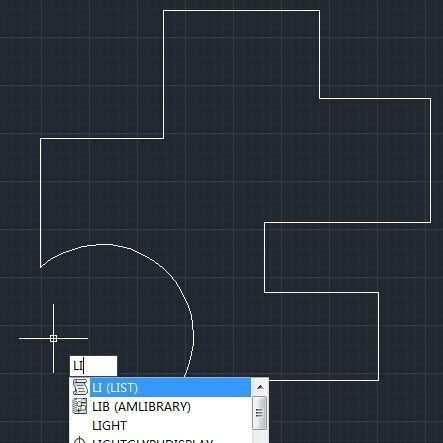

输入list命令——回车确定

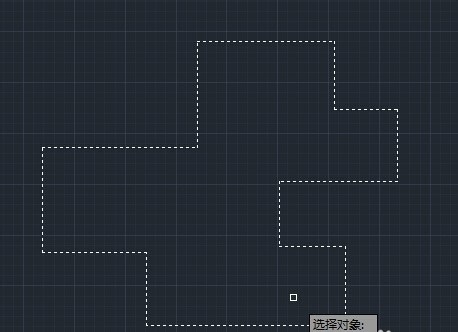

2.选择多线段绘制的图形

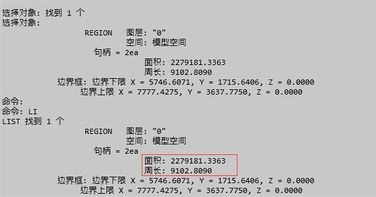

3.回车，查看输出结果。红框中可以看出已经显示了图形的面积和周长。

方法/步骤2：采用AREA的命令

1.area命令能够读取线段组成的图形的面积。

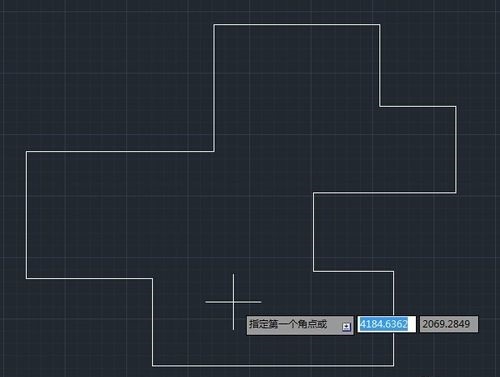

输入area——回车

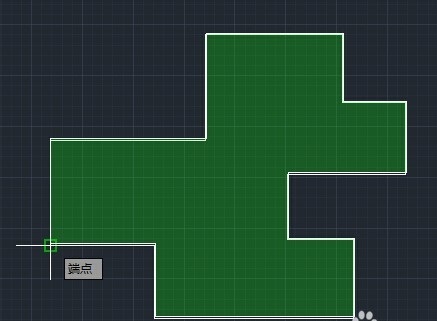

2.依次选择需测量面积的图形的各个顶点。

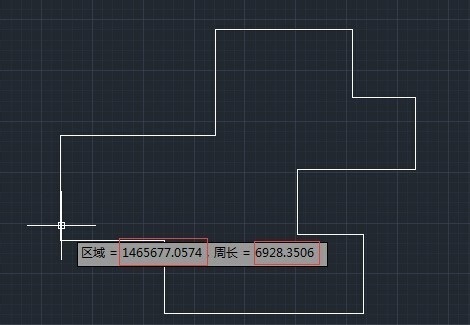

3.回车，查看图形面积和周长。

方法/步骤3：region—massprop命令

主要针对直线绘制的各端点未实际连接的面域图形，采用region面域命令可以使其形成一个统一的面域，也可采用massprop读取更改面域相关参数。

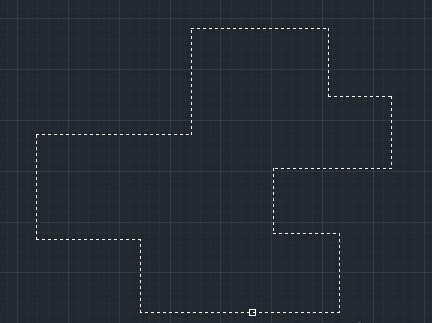

输入region命令——回车，选择直线绘制图形的所有边——回车。该图形将会构成面域。

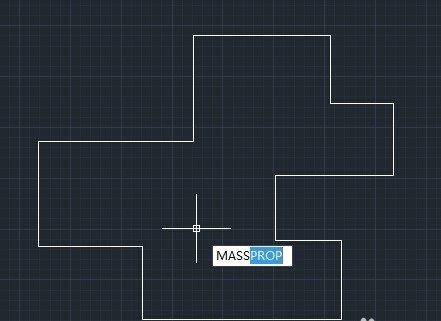

输入massprop命令——回车，选中图形。

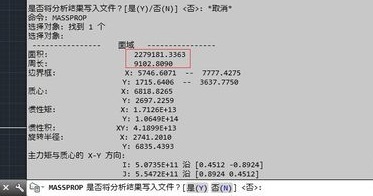

回车，查看结果。

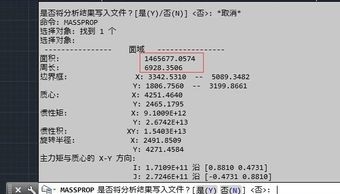

下图是采用massprop命令读取的多线段绘制图形的面积和周长的结果显示。
