如何使用CAD差集命令画立体图，面域和实体的差集

CAD画图如何使用差集命令呢？ CAD如何使用差集命令画立体图，面域和实体的差集?今天小编教大家如何使用差集这一工具，有需要的可以参考一下。

1、几何体的差集运算。我们要画的零件是一个长方体，挖去一个圆柱体而成的。因此，可以使用差集命令来运算。首先,要设置工作空间为三维建模模式，单击菜单栏的视图命令，选择东北等轴测，按功能键F7隐藏栅格。

2、接下来,单击常用工具栏上的长方体工具，在画图区画出一个长方体，这里没给出尺寸和位置参数，所以就不需要精密设置了。画一个大致图形即可，重点是掌握差集运算方法。

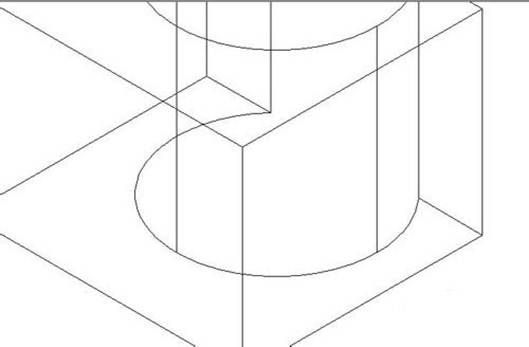

3、单击柱体工具下拉三角，找到圆柱体工具。在长方体内部画一个圆柱体，注意：圆柱体有一部分在长方体外部。

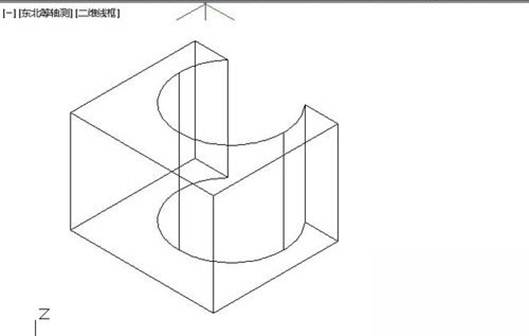

4、如何做差集运算？在底部的命令编辑窗口输入差集运算命令SUBTRACT，回车确认。然后单击要被减去的实体，即长方体，回车。再单击需要减去的实体，即圆柱，回车确认。这样就得到差集实体了。

5、要看到实际效果就要对图形进行渲染。单击渲染工具，等待片刻，一个精致的3D图形就出现在你眼前，怎么样，很漂亮吧？立体图形差集运算是这样进行的，那么平面图形呢？

6、面域的差集运算。既然是讨论平面问题，就要把工作空间重新设置一下。设置空间为草图与注释模式。单击菜单栏上的视图---三维视图，选择平面视图。我要从平面差集运算开始，画出同样的一个零件来。单击矩形工具，画出一个矩形。

7、单击圆工具再画一个圆，注意圆有一部分在矩形外部。因为没给具体尺寸，就不要输入精确的数据指令了。平面图形的差集计算，必须先把图形先建成面域。只有面域才能进行这样的运算。

8、如何创建面域？单击常用工具栏上的绘图工具，里面有个面域工具。单击面域工具，选中需要变成面域的图形，回车确认即可。分别把矩形和圆都设置为面域。

9、如何做面域差集运算？单击差集按钮或在底部的命令框输入SUBTRACT，回车，选中矩形，回车，再选中圆，回车，就得到差集。这个操作方法和几何体的差集运算一样。

10、如何把面域拉伸为体？为了生成几何体，要把工作空间转换成三维建模模式，视图改为东北等轴测。

11、选中图形，单击拉伸。几何体就成型了。但是如同你看到的那样，图形太大了。图形如何缩放呢？

12、选中几何体，右击有个缩放选项，然后，把它拉小就行了。

13、如何看实际效果呢？单击菜单栏上的视图---视图样式---真实，可以预览立体图效果，由于默认的颜色是黑的，所以不太好看。如何把它的颜色改成明亮一点的浅灰色呢？

14、单击图形，弹出小窗口，有个颜色按钮，单击它设置为浅灰色就行了。如果要着色，就像渲染图形，和开始第一个画法一样。最后保存图形，和其他文件保存方法一样，不再出了。
