CAD公式有什么添加技巧
我们在使用CAD绘制设计图时，有时候是需要用到数学公式，那我们如何添加数学公式呢？
1.首先，我们打开CAD软件。

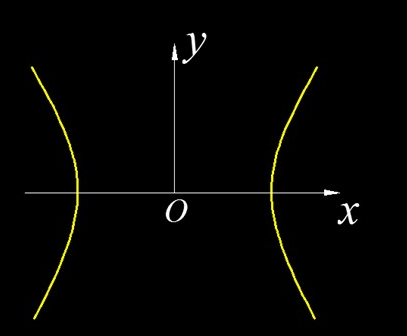

2.绘制图中所示曲线（数学中的双曲线），点击菜单“插入”→OLE对象。

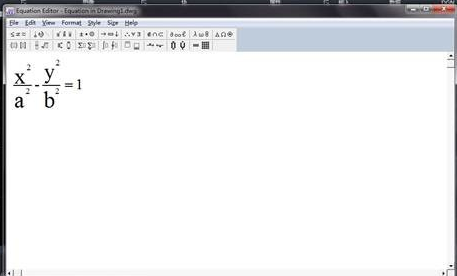

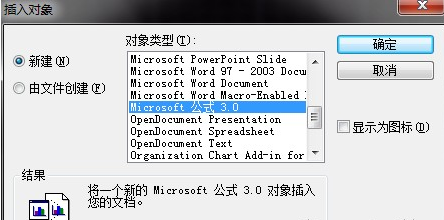

3.我们选择“Microsoft 公式3.0”，打开如下图所示的公式编辑器，将相应的公式编辑进去，然后关闭。
4.选择“Microsoft 公式3.0”，打开如下图所示的公式编辑器，将相应的公式编辑进去，然后关闭。

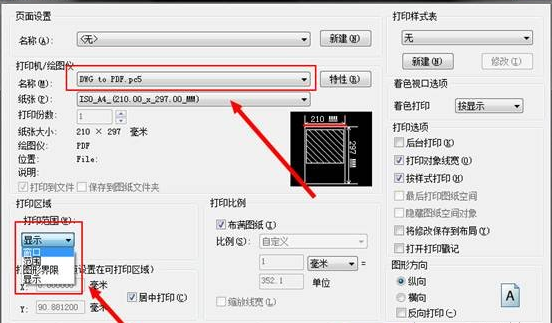

5.如果将图纸打印成PDF，这样就能较好地融入图中了。点击菜单“文件”→打印，打开如图所示窗口。打印机选择“DWG to PDF.pc5”,打印范围选“窗口”，直接选中图形对象。

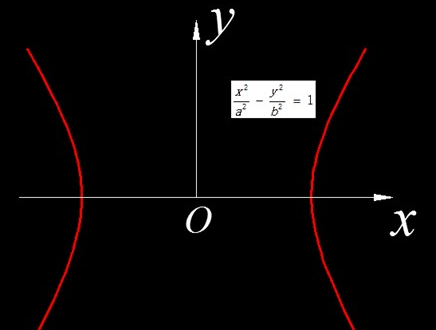

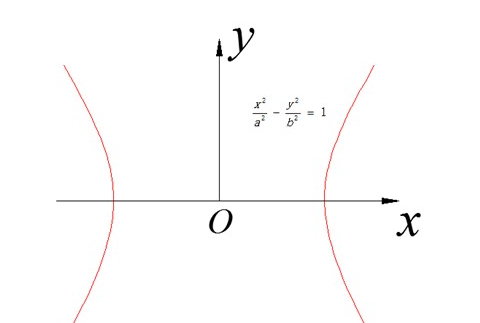

6.我们全部设置完后可以看预览，现在图片很清晰了。如果是工程出图，那完全按这样的步骤没问题，如果是论文里插图，这样得到的也足够清晰美观了。最后，Esc键退出预览，点确定。这样公式变顺利插入到CAD图形中了。
