CAD 怎么绘制三角形内嵌花朵的图形?
怎么用CAD画一个三角形，而且里面有花多的图形，同时求周长和阴影面积等操作呢？接下来请看小编给大家带来的详细介绍。
1、打开CAD软件，新建一个新文件。
2、绘制任意大小五边形（有1顶点在五边形竖直中心线上方）。
3、分别以五边形的五个顶点为圆心，五边形边长的一半为半径画五个圆。

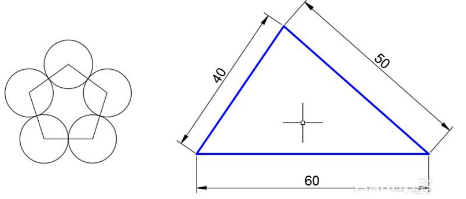

4、绘制边长为40、50、60的三角形（位置可以随意些，如下图）。

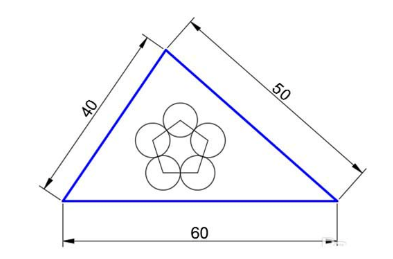

5、适当缩小（或放大）五边形及五个圆（使其可以放在三角形内）并移动到三角形内。如下图

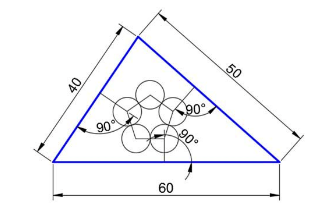

6、分别过五边形左上角、右上角、右下角顶点做垂直三角形40长、50长、60长边的垂直线。如下图

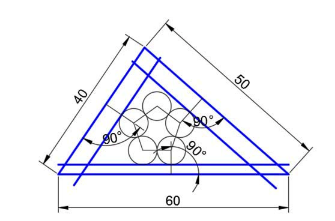

7、偏移（偏移方式为通过）三角形三条边，偏移到上步骤画的垂直线与圆的交点。如下图

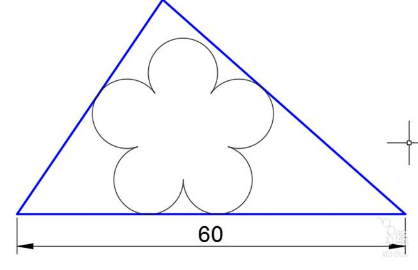

8、删除多余线，修剪图形，按三角形水平边为60缩放整个图形。
10、查询所求尺寸，周长，面积。a=17.5964 b=20.3266 C=29.52 红色曲线周长=117.5734 阴影面积=233.1049
以上就是CAD三角形内嵌花朵的操作方法，希望大家喜欢，请继续关注luck18网址。
