CAD中怎么旋转参照物和等比例缩放

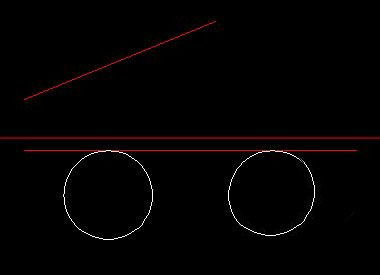

CAD中怎么旋转参照物和等比例缩放？CAD绘图中,经常需要对图块进行旋转和等比例缩放等操作,如下图所示，要使得图块中的红线与上面的红线平行并且长度相等。当两条红线中任意一条的转角和长度不为整数（存在若干位小数）时，无法在命令中通过输入给出足够精确的旋转角度和比例因子数值，此时可以通过参照选项进行实测并将结果直接传递给命令，从而保证符合精度要求的旋转和比例缩放。

怎么对参照物进行旋转和比例缩放，使得图块中的红线与上面的红线平行并且长度相等呢？下面我们来看看详细的教程。

一、对图块进行旋转：

1、命令行输入ro（命令全名rotate），选择图块对象，指定块中直线的左端点为基点（也可选择其他点，这里为方便选择此点），要求旋转角度时键入R（参照选项），点取块中直线的两个端点获取参照角度。

2、要求新角度时键入P（点选项），点取图块外直线的两个端点获得新角度。旋转命令通过以上传入的实测参照角和新角度，便可精确地计算出需要的旋转角度并对图块进行旋转。

3、旋转命令结束后，可以看到块内快外两条直线已经平行了。

二、对图块进行比例缩放：

1、命令行输入sc（命令全名scale），选择图块对象，指定块中直线的左端点为基点（也可选择其他点，这里为方便选择此点），要求比例因子时键入R（参照选项），点取块中直线的两个端点获取参照长度。

2、要求新长度时键入P（点选项），点取图块外直线的两个端点获得新长度。比例缩放命令通过以上传入的实测参照长度和新长度，便可精确地计算出需要的缩放因子并对图块进行缩放。

3、比例缩放命令结束后，可以看到块内快外两条直线的长度已经相等了。

以上就是CAD旋转参照物和参照物等比例缩放的教程，希望大家喜欢。
