CAD怎么绘制鞋柜立面图？CAD中想要画一个鞋柜，该怎么绘制鞋柜立面图呢？这里小编为大家介绍CAD绘制立面图的方法，不只是鞋柜，同样适用于绘制其他图形，下面就来看看详细的操作教程吧。
1、打开CAD软件，选择格式，再选择单位命令，将精度改为0，然后确定如图：
2、接下来绘制，点击直线任意一点输入@1000,0
再输入@700<90
然后输入@-1000,0
最后c闭合得到如图：
3、设置捕捉模式打开，然后设置你需要的捕捉。绘制内部图，利用捕捉设置第一个点输入@324,0，然后网上垂足如图：
4、接下来从右边引出点输入352，然后往上引垂得到如图：
5、通过中点捕捉，得到两点之间，如图位置引出线，输入700/3，在利用两点之间的中点得到如图：
6、接下来在工具栏下，新建ucs找到原点，并移动原点
7、接下来，点击直线输入36,36回车
输入@252,0回车
输入@0,628
输入@-252,0最后闭合 得到如图：
8、接下来输入360,36回车
输入@252，0回车
输入@628<90回车
输入@-252,0
最后闭合c得到如图：

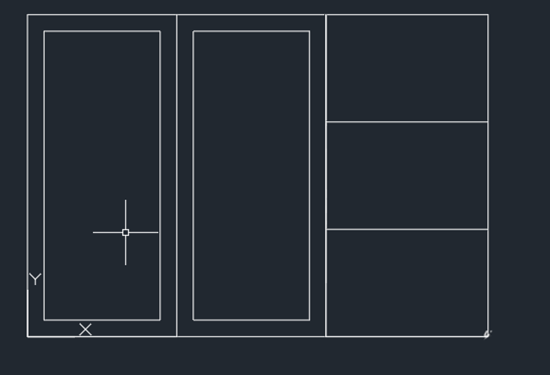

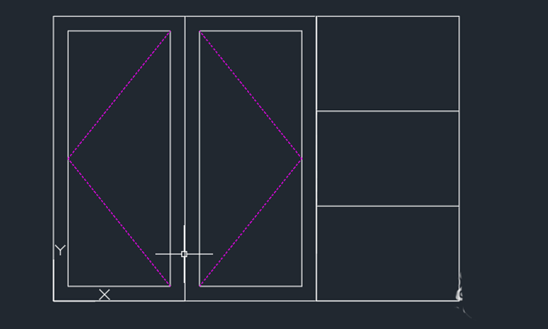

9、选择如图线性单击确定：然后修改颜色，最后通过中点捕捉鞋柜立面图就好了如图：
以上就是CAD画鞋柜立面图的教程，希望大家喜欢。
