CAD怎么绘制一个立体五角星图案？CAD软件可以绘制多种多样的图形，如何绘制一个立体的五角星呢？今天小编教给大家luck18网址立体五角星的画法，下面是详细的教程参考。
1、首先打开CAD软件，单击快捷键“图层特性管理器”或者输入命令“LA”打开“图形特性管理器”窗口。
2、新建图层：单击“新建图层“或者按住ALT+N，以”0“图层为标准新建两个图层，并双击名称，将两个图层的名字改为”五角星1“和”五角星2“，然后单击颜色，将颜色分别改为”红“和”14“，点击确定
3、绘制圆形：输入命令”C“，并按提示指定圆心，并设置半径为100

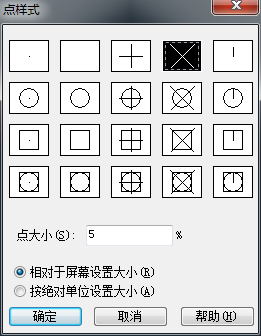

4、等分圆形：首先输入命令”DDPTYPE“弹出”点样式“对话框，选择图示的×样式，点击确定，然后输入命令”DIV“，按提示将圆分为五等份

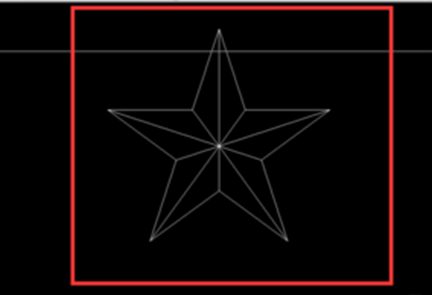

5、绘制五角星：在圆形的中心画一条直线等分圆形，并在直线的中点画一个点，并以该点为中心，用”RO“命令旋转圆至左右对称状态，接着用直线命令”L“或者”PL“将点按五角星的形状连接起来，删除多余线条、辅助线和辅助点，只保留五角星的轮廓线。

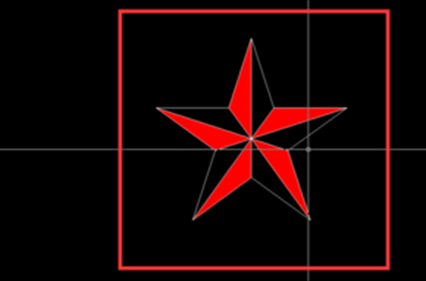

6、在”图层特性管理器“的下拉菜单中选择图层”五角星1“，输入命令”H“，弹出”图案填充和渐变色对话框“，单击”图例“，选择”SOLID“，确定，然后单击”添加：拾取点“，间隔选取五角星上的区域，然后确定

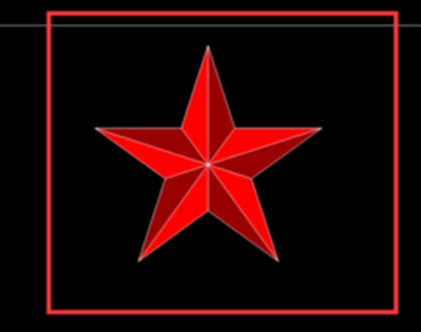

7、在”图层特性管理器“的下拉菜单中选择图层”五角星2“，重复上述步骤，选取剩余的区域进行填充，一个五角星就绘制好了
以上就是CAD绘制立体五角星的教程，给CAD制图基础入门学习的人一些参考，希望大家喜欢。
