CAD怎么求截面惯性距？截面惯性矩指截面各微元面积与各微元至截面上某一指定轴线距离二次方乘积的积分。截面惯性矩是衡量截面抗弯能力的一个几何参数。在不利用外部插件的情况下，我们该怎么利用CAD求出惯性矩呢？今天小编教给大家在CAD中求截面惯性距的教程。
1、打开CAD软件，打开图形文件，在命令栏输入region（reg），将图形转为面域。
2、接着在命令栏输入su命令，从大图中抛去中间的面域。

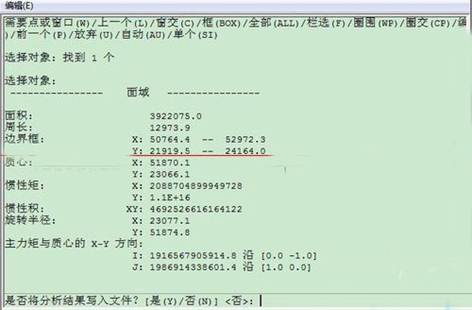

3、接着就可以计算惯性矩了，输入massprop命令，计算惯性矩，可以求出阴影部分的惯性距，如下图所示。
注意事项：
1、SU命令之后，先选大面域，确定后选要抛去的面域。
2、惯性矩看“主力矩与质心的 X-Y 方向”
以上就是CAD求截面惯性矩的教程，命令快捷键为su。
