CAD作为一项制图软件，想要掌握它最好的方法就是多实操多练习啦，多动手才能掌握得更好哦！下面就来学习下怎么用CAD绘制立体羽毛球吧。

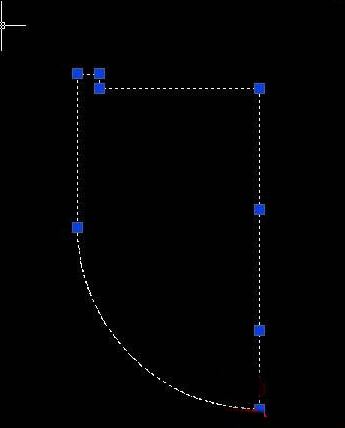

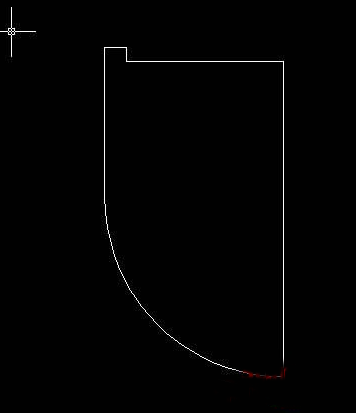

1.打开CAD软件，先绘制一个如下的旋转面。
2在左侧工具栏中选择面域，选择上面的旋转面创建面域。

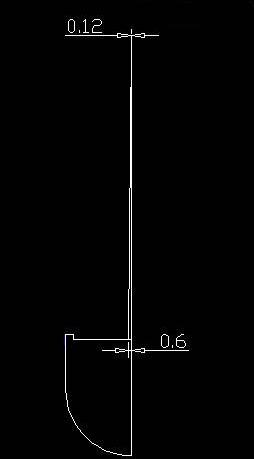

3.如图利用下面大下面小的直角矩形绘制羽毛杆的旋转面。

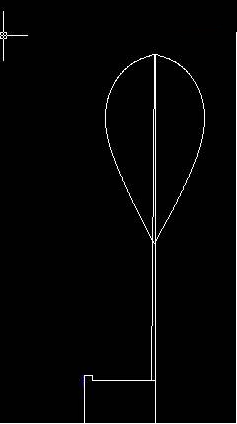

4.运用spline样条线绘制出羽毛的形状，并创建面域。

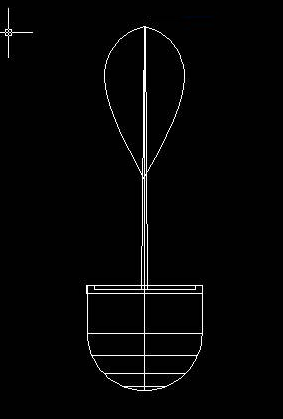

5.选择所有的需要旋转面执行旋转命令。EXT拉伸羽毛边，厚度可以自行选择。

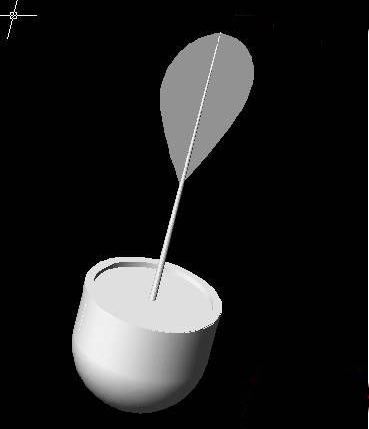

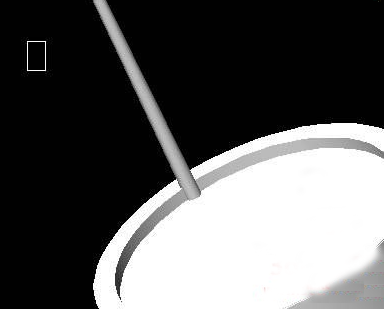

6.如上，此时羽毛杆位于中间的位置，需要利用偏移工具对其位置进行调整，将其移动到边缘位置。

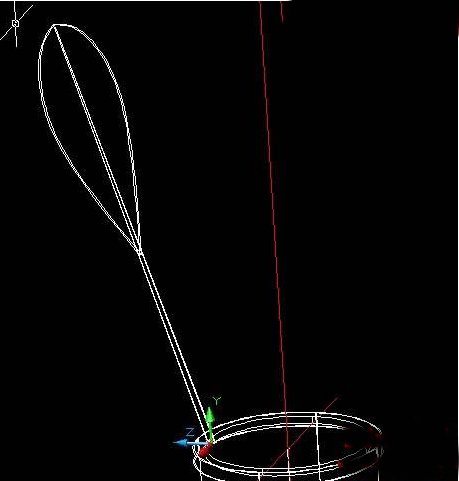

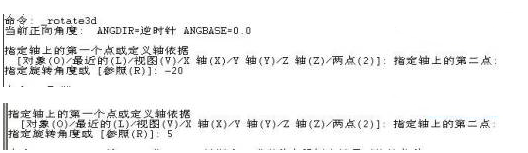

7.新建坐标USA，移动坐标到圆杆中心，执行rotate3d进行三维旋转，以圆杆中心点为指定基点，捕捉X轴上两点，输入旋转角度；再次执行三维旋转，仍以圆杆中心点为指定基点，捕捉Y轴上的两点，设置旋转角度为5.

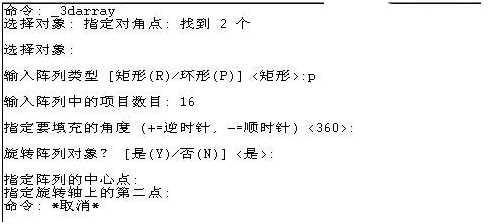

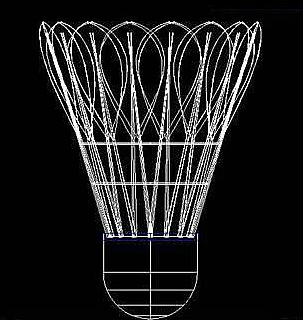

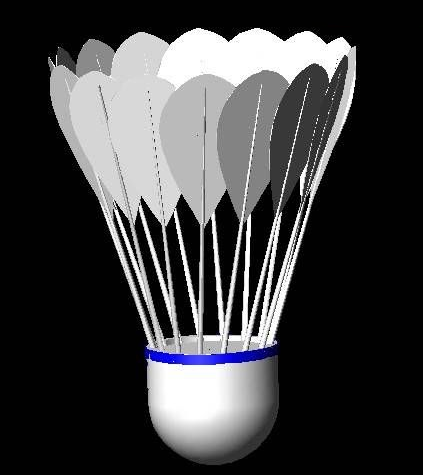

8. 对其进行三维陈列，在命令行输入3darray命令，以顶部的中轴线为轴，数量设置为16个，进行360°环形陈列，再进行渲染就可得到最终效果。
