CAD二维图不共面的解决办法

CAD二维图不共面怎么解决？CAD绘制二维图纸，应该是在同一个平面的，但是，由于坐标定义，导入图块或引入别人的图形等原因，经常会出现绘制的二维图形不共面问题。出现图形不共面问题，该怎么解决呢？下面分享CAD二维图不共面的解决办法。

1、打开CAD，本例中平面图形在顶视图看没什么问题，但进入到立面中就发现图形不共面。

方法一：

1、利用Express扩展工具将物体放置到同一平面。首先进入顶视图，选择Express扩展工具，选择Modify——Flatten Objects展平物体

2、 选择物体，确定（确定两次，第二次是确认是否去除隐藏线），完成。在前视图可见图形已经共面

方法二：

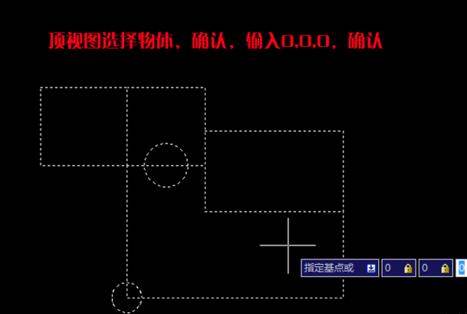

1、使用移动工具实现共面。回到顶视图，首先使用移动工具，选择物体——确认——输入0,0,0（从原点出发）——确认——再输入0,0，1e99（向上移动到正无穷）——确认

2、再次使用移动工具，选择物体——确认——输入0,0,0（从原点出发）——确认——再输入0,0，-1e99（向下移动到正无穷）——确认

3、再次进入立面视图，可以发现，绘制的二维图形被放置到一个平面上

注意事项：这两种方法对于三维物体也有效，有图块请先炸开后执行。以上就是CAD二维图不共面的解决办法，希望大家喜欢！
