CAD怎么使用增强属性编辑器

CAD怎么使用属性编辑器？增强属性编辑器就是一个对块的模板，你可以通过增强属性编辑器填写定义好的块的部分，可以使用块属性管理器修改块定义中的属性。下面小编给大家介绍关于增强属性编辑器在图框中的实际应用，下面是详细的教程。

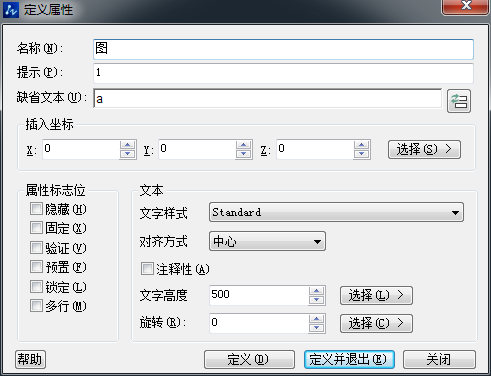

1、首先，打开CAD，输入att命令回车，会看到如下对话框，输入信息后确定。

2、确定之后，会出现“标记”选项内的内容，然后点击鼠标放到图框中的一个位置，如下图所示：看到的这个“1”则是确定后的结果。

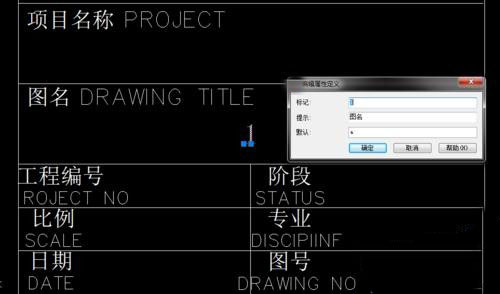

3、重复步骤1，再输入“att”命令，得到的结果放到如下图所示的位置，步骤二图中会出现白色的对话框是双击“1”的结果。

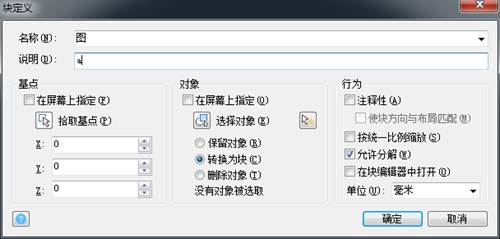

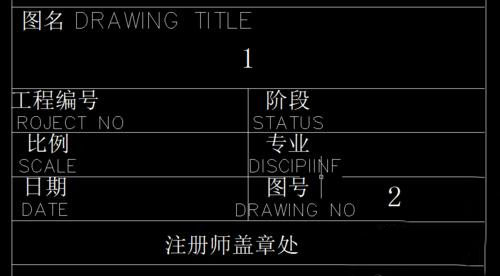

4、上图中“1”和“2”是两次att命令后的结果。下面要进行的步骤是，把图框和“1”“2”都选中，定义成块（块命令为“b”），定义成块后会出现如下对话框，在这个对话框中，左侧是“提示”项中的内容，右侧输入框中的内容为“默认”项中的内容，然后确定或关闭此对话框。

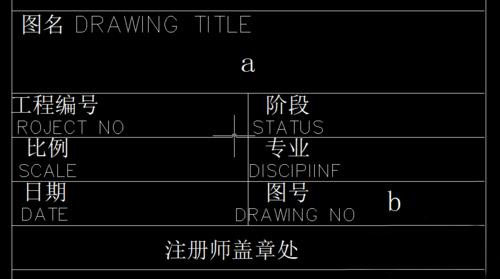

5、上述确认后，你会看到下图，这时，你可以双击“a”或“b”，会出现一个对话框，此对话框放到步骤六详解。

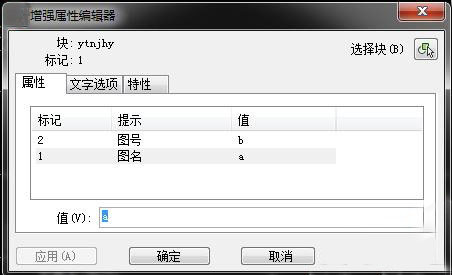

6、此对话框中，有“属性”“文字选项”“特性”三个大选项，每个选项里面会有一些内容。先看“属性”选项（有种豁然开朗的感觉吧），“标记”“提示”“值（前面是默认）”的内容是无关紧要的，方便你去观察，别整错了而已；后面的“文字选项”“特性”简单的说下，这个就是一些特性，如文字大小、颜色、样式等（上面说了，这个地方可以修改的）。

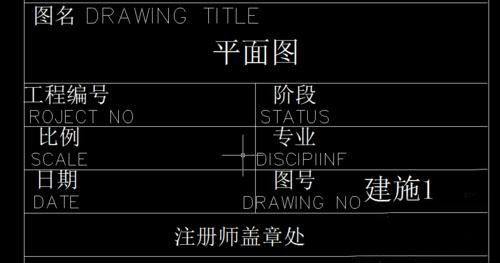

7、我在上述对话框中输入“属性”选项中的值“a”改成“平面图”；“b”改成建施1“。确定之后，看到的结果如下图。这个时候读者应该知道了吧，然后你可以把此块多个复制，双击其中的两个“值”，是可以输入自己想要的内容的，而不会改变前面块的内容，不像直接的块一样，改了其中一项，后面复制的块都会改变，这样我们就可以在图框中添加多个att命令，放到多个位置，在定义成块，修改其中的图名、图号什么的。

注意事项：att命令后放的位置很重要，不甚了解的学者多多操作下就能熟练应用了。以上就是CAD增强属性编辑器在图框的应用。
