CAD在布局视图中怎么移动图形

CAD在布局视图中怎么移动图形？CAD制图的时候，在布局视图中，可以切换【图纸】、【模型】，确定图形在图纸上的相对位置后，我们可以在布局视图中通过移动功能进行调整图形，该怎么操作呢？下面我们来看看详细的教程。

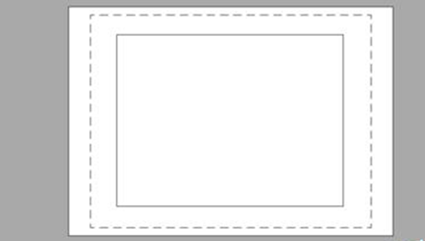

1、打开CAD的页面，切换至【布局1】视图，当前为【布局1】视图，

2、此时为【图纸】空间，点击【图纸】切换至【模型】。在【模型】空间下画一个矩形，通过该矩形来说明【图纸】与【模型】空间的区别。

3、将十字指针置于矩形里面（也可置于外面），然后滑动滚轮，发现矩形变大或缩小了，放大到超过粗线框时，超过部分不显示。该粗线框称为【视口】，可通过菜单栏【视图】——【视口】新建，它限制制图的范围，超过部分不显示。另，此时的矩形是可选中并可编辑的。

4、再切换至【图纸】，滑动滚轮，发现页面缩小或放大了。此时，该矩形是不可选中及编辑的；视口则可编辑。相似的，在【图纸】下的绘画在【模型】下是不可选中及编辑的。

5、通过这两种模式的特性，在绘画时适时转换，比如在【模型】下进行制图，在【图纸】下进行放缩，避免图形的移位及放缩。图形的移动可通过右方工具条中的【移动】来进行。

6、先选中你要移动的图形，然后点击【移动】。同时可将下方的【对象捕捉】打开，此时将指针移至图形边上，有小正方形（或三角形或漏斗形）出现，左键点击，再移动时发现图形跟着指针移动了，当确认好移动最终位置时，再次点击，图形移动成功。
