CAD巧用打断合并命令的方法
CAD中怎么使用打断合并命令呢？CAD中常用的命令有很多，其中打断合并命令的用法也很实在，今天小编给大家介绍打断合并命令的使用方法，下面来看看具体的操作过程吧。
一、打断功能
1、打开CAD软件，任意绘制一个矩形，如下图所示。

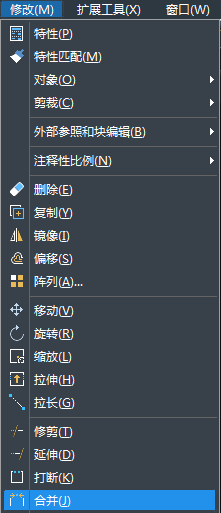

2、绘制完任意矩形之后，在上方菜单栏里找到【修改】选项，点击弹出下拉菜单，在下拉菜单里找到【打断】功能选项。
3、点击【打断】功能按钮，现在绘制的矩形上任意选择一个点，接下来再选择第二个打断点。
4、第二个打断点选择完毕后，点击鼠标左键，即可完成对指定两点之间的打断操作，如下图所示。
二、合并功能
1、绘制任意一条直线，先用打断功能将这条直线打断，如下图所示。
2、接下来再点击上方菜单栏里的【修改】选项，弹出下拉菜单，选择下拉菜单里的【合并】选项，点击【合并】选项之后选择要合并的两条直线。
3、然后点击【enter】按钮，即可完成两条直线的合并，如下图所示。
CAD命令有很多，打断合并命令比较常用，掌握这个对制图很有帮助，大家可以动手操作一下。
