CAD怎么设置显示栅格和删格点阵捕捉
CAD怎么设置显示栅格和删格点阵捕捉？栅格在画图时方便对齐对象，也可以比较直观地看到对象之间的距离。栅格点阵捕捉，可以用来设置鼠标移动的固定步长。今天小编给大家介绍CAD中显示栅格和栅格点阵捕捉的方法，下面来看看详细的教程。
一、显示删格：
1、单击CAD屏幕下方的【删格】按钮。

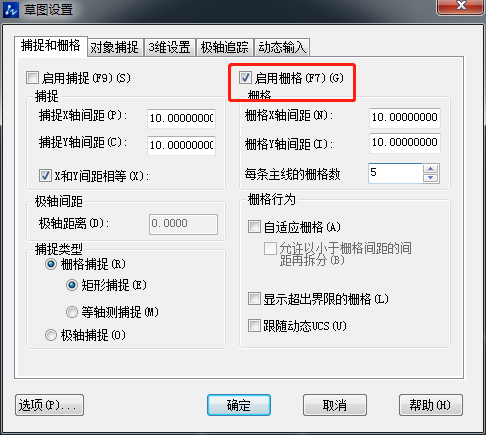

2、右键单击【栅格】按钮，选择【设置】，构选【启用栅格】就可以显示删了，并可以在该设置面板中设置删格的水平距离和竖直距离。

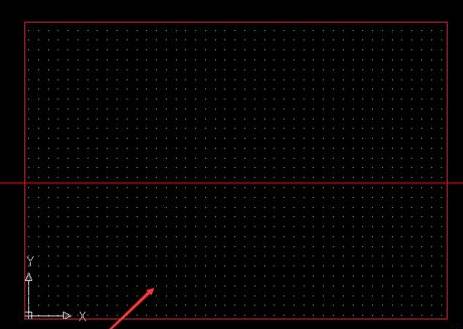

3、设置删后的显示结果，如图。
4、如果需要快速关闭或显示删格，可使用快捷键F7切换，可以直接右键单击【栅格】，选择【开】或【关】按钮切换。
二、显示删格点阵捕捉：
1、单击CAD屏幕下方的【捕捉】按钮。

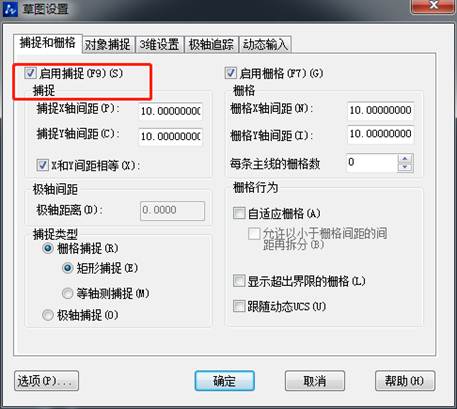

2、右键单击【捕捉】按钮，选择【设置】，构选【启用捕捉】就可以显示栅格了，并可以在该设置面板中设置删格的水平距离和竖直距离。

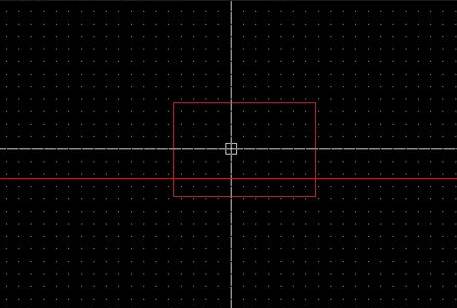

3、设置删后的显示结果，如图。
4、如果需要快速关闭或显示删格，可使用快捷键F9切换，也可以直接右键单击【捕捉】，选择【启用栅格捕捉】或【关】按钮切换。
注意事项：栅格是不能被打印出来的。以上就是CAD显示栅格和栅格点阵捕捉的教程，很简单哦。
