CAD弦长如何添加垂线
CAD弦长怎么添加垂线？CAD中绘制的弧形想要添加垂线，该如何添加呢？今天介绍一下CAD弦长添加弧线的方法，大家可以参考一下

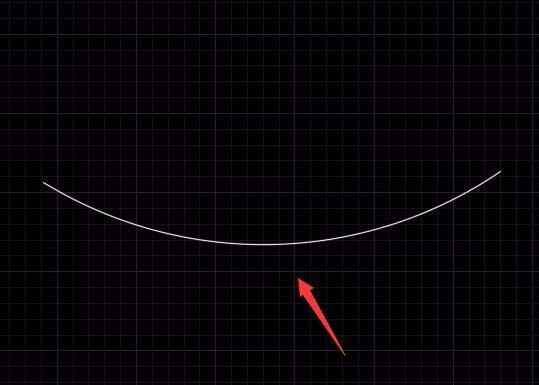

1、我们将CAD这款软件打开之后在常用菜单里找到圆弧选项，选择圆弧在绘图区里我们绘制出一段圆弧，如图所示

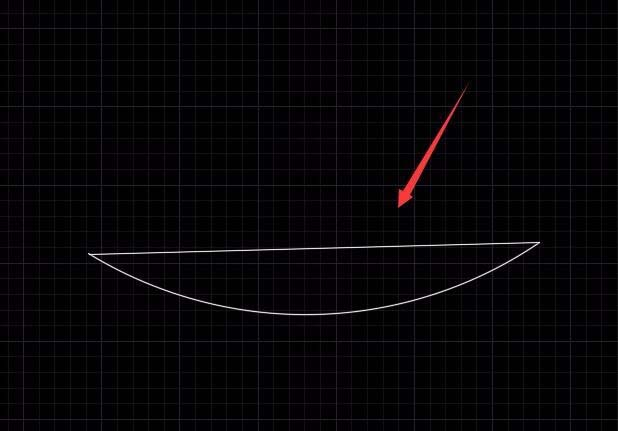

2、再在常用菜单里找到直线命令。选择直线我们连接圆弧的两个端点得到这个圆弧的弦，如图所示

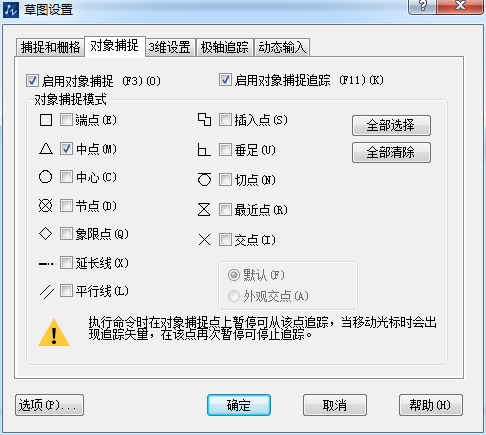

3、再在下面的菜单里找到捕捉设置选项。点击捕捉设置选项在弹出的对话框内我们选择中点，然后点击确定，如图所示

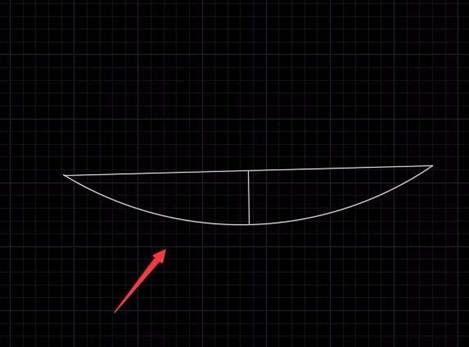

4、设置好之后我们选择直线连接圆弧的中点和圆弧弦长的中点，这样我们就得到弦长的垂线了，如图所示：
以上就是cad弦长添加垂线的教程，希望大家喜欢，可以尝试操作一下。
