CAD全图缩放后图纸不见了或者变成了小点怎么办

一、问题现象：

1、CAD双击鼠标中键（全图缩放）后图纸突然不见了。

保存图纸后图纸的大小没有变，但无论如何缩放都看不到图形。

2、图形变成一个小点，鼠标滚轮缩放不起作用。

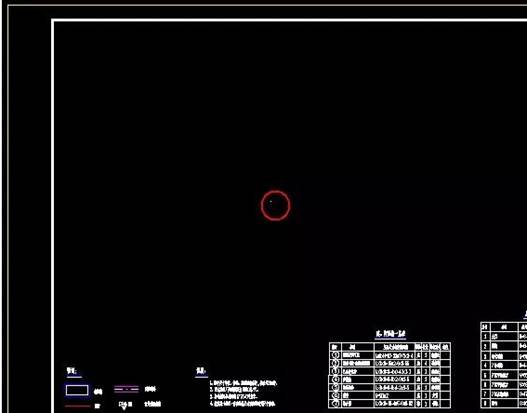

如下图所示，在布局空间创建视口，点进去地形图变成了一个小白点，而且怎么滑动滚轮都放大不了。

二、问题的原因：

这些图纸出现问题的原因是一致的：都是由于视图尺寸而引起的。在上图所示的图纸中，不选择任何对象，打开特性面板（CTRL+1），可以看到视图尺寸，如下图所示。

从上图中可以看到图纸的视图高度是10的36次方， 当视图尺寸达到这种数量级时，滚轮缩放基本上看不到效果，即使是用窗口缩放，每次用很小的窗口框选看到的小白点，也很难将图形缩放到正常状态。

三、解决方法：

1、在命令行中输入Z，回车，再输入W，这时不要直接在图中框选窗口，而是通过坐标来输入窗口的范围，比如左下角点为0,0，右上角是10000,10000（坐标可以根据自己图纸的大致尺寸先输入一个值，总之将视图定位到原点附近的一个固定尺寸的范围）。

2、通过滚轮缩放，将自己需要保留的图形都显示出来。

3、按CTRL+A将所有图形都选中，按住SHIFT键，框选自己要保留的图形，将多余的图形筛选出来。

4、按DELETE键删除多余图形，此时双击鼠标中键，视图尺寸不会再变了。
