CAD长方体标注顶面与底面尺寸的方法
CAD图纸中的长方体想要标注尺寸，该怎么操作呢？长方体怎么标注顶面与底面尺寸？下面我们就来看看详细的教程。

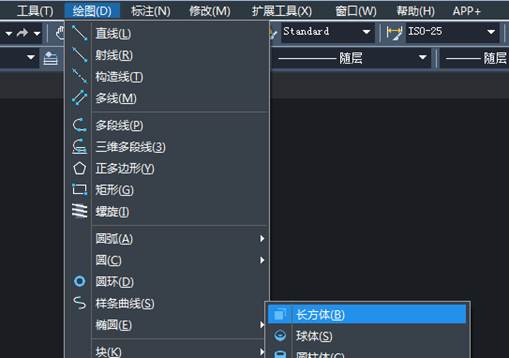

1、打开CAD，然后通过【绘图】》【实体】》【长方体】选项，绘制一个长方体。

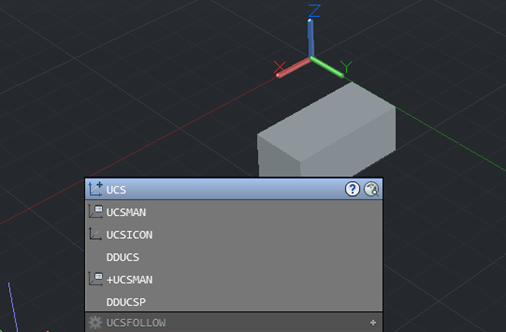

2、接着在命令行中输入“UCS”后按回车键。

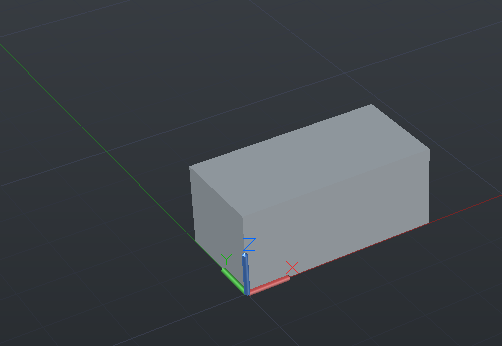

3、将光标移至模型顶面合适位置，并设置好X与Y轴的方向，如图所示。

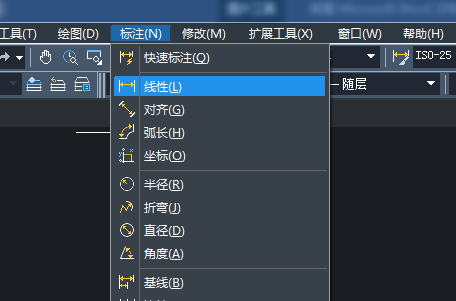

4、接着选择【标注】选项，在标注列表中选择【线性】选项。

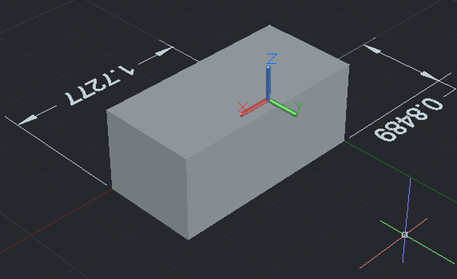

5、在绘图区中，指定好模型的标注起点与端点，并指定好尺寸线位置即可完成标注操作。
以上就是cad长方体标注顶面和底面尺寸的方法，大家可以着手尝试一下。
