如何让CAD打印出1:1的图纸
如何让CAD打印出1:1的图纸，我这里所说的1:1就是打印出来的图纸跟实际标的尺寸是一样长。在我们工作中，在有些产品在没有开好模具的状况下，一般在打样过程中，有些零件图时需要打出1:1的图纸。下面就给大家分享下方法。

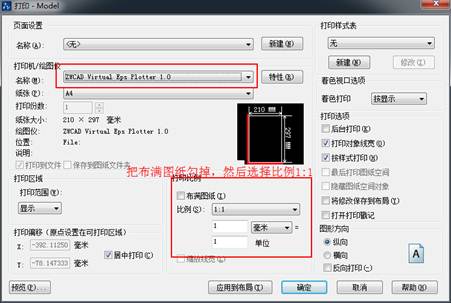

1、单击打印，弹出打印对话框，操作如下图
2、窗口，选择打印范围，此时我们会发现一张A4图纸打印出来是不完全（如图），一般在公司又没有那么大的纸，这该怎么办呢？
3、我们可以将这个圆分成四个部分，然后依次进行打印出4张，进行拼接，如图
将上图中的A、B、C、D四张图纸分别用A4纸打印出来，然后以圆的中心线为拼接线进行拼接。
然后你用尺子量量圆的直径，这时候的量的尺寸跟你标注的尺寸是一样的哦，可以试试。
