怎么用CAD绘制一朵花

在CAD中，想要绘制一朵小花朵的平面图，应该怎么做呢？下面给大家带来绘制花朵的详细教程。

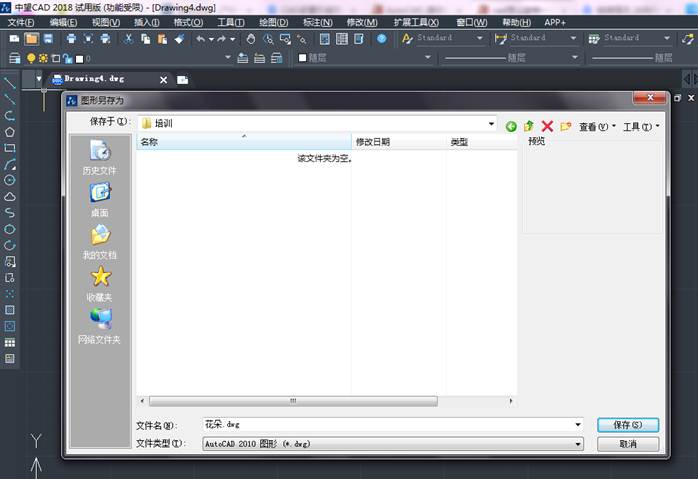

1、正常启动luck18网址2018软件，选择“文件|保存”菜单命令，将其保存为“花朵.dwg”.

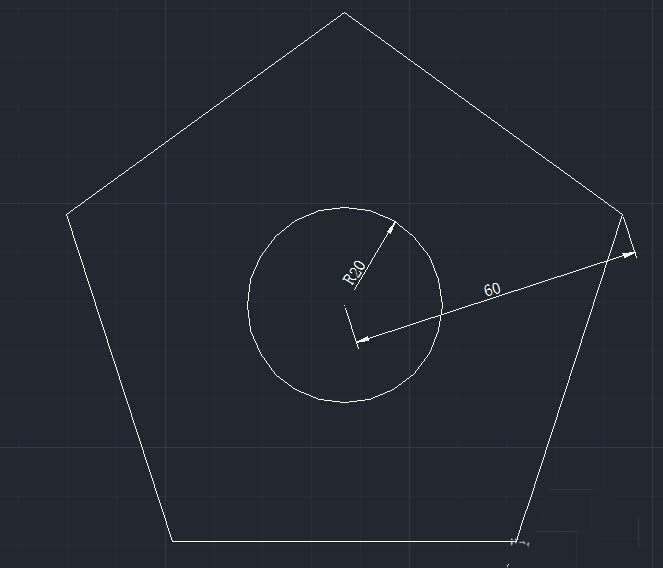

2、执行“圆”命令（c）,绘制一个半径为20mm的圆，再执行“多边形”命令，绘制一个内切于圆的正五边形，具圆半径为60mm.

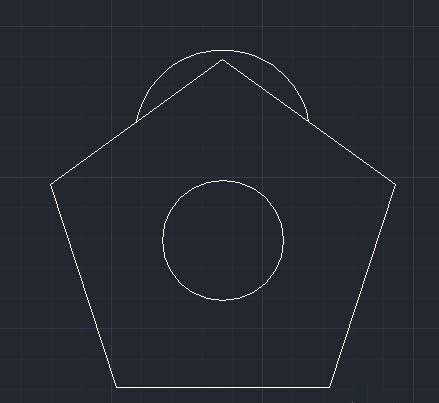

3、选择“绘图|圆弧|起点、端点、半径”菜单命令，过五边形上侧二条边的中点，绘制半径为29mm的圆弧。

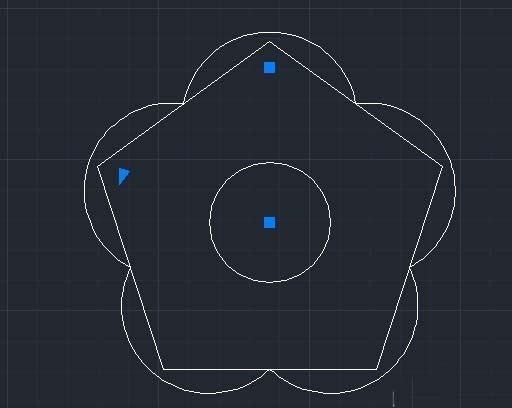

4、执行“阵列”命令（AR），选择上一步所绘制的圆弧对象，再选择“极轴”选项，设置捕捉内圆心点作为阵列的中心点，再设置阵列数为“5”，从而完成对圆弧进行阵列。

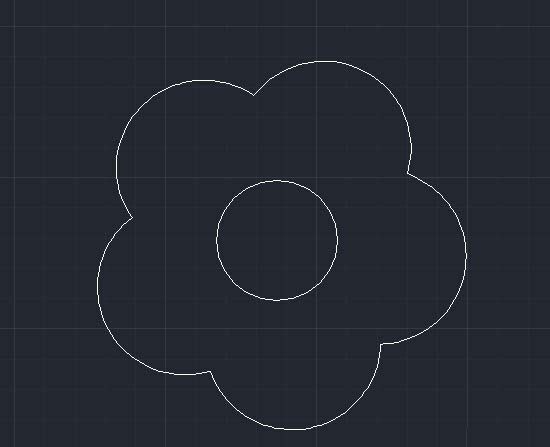

5、执行“删除”命令（E），将五边形删除；再执行“施转”命令，围绕圆心将圆弧旋转45度。

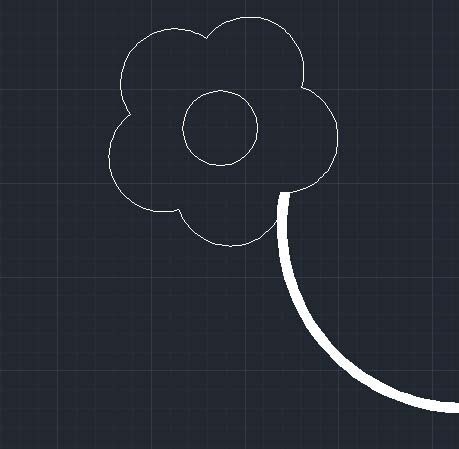

6、执行“多段线”命令，设置起始宽度为5mm,端点宽度为5mm,绘制一条如图所示的圆弧。

7、再执行“多段线”命令（pl）,设置起始宽度为0，端点宽度为5mm,绘制一条圆弧，并通过执行“复制”命令（co）,再复制出二条多段线，最后依次分别选择多段线，拖动多段线夹点位置，绘制图示图形。

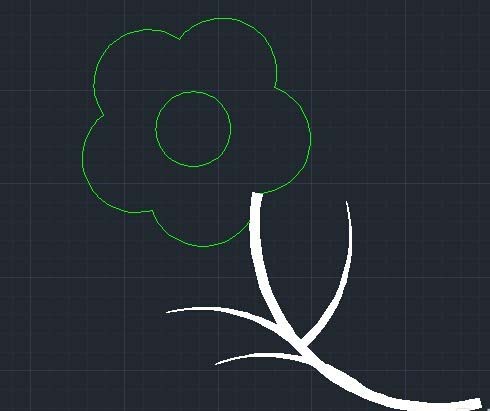

8、按组合键【ctrl+1】,打开特性面板，在特性面板下拉列表中，将花朵的颜色改为绿色。至此，花朵图块绘制完成，进行保存。
