CAD怎么画手表表盘平面图

CAD怎么画手表表盘平面图？很多朋友喜欢戴手表，想要绘制一个手表表盘，该怎么绘制呢？主要使用到环形矩阵，选择，和文字这些基础功能，下面我们就来看看详细的教程。

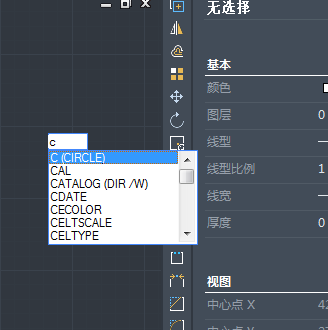

1、表盘的绘制思路是首先绘制两个同心圆做大体，然后利用阵列作出刻度盘，添上数字，最后使用选择做出时针分针。现在我们输入命令“c”来绘制同心圆。

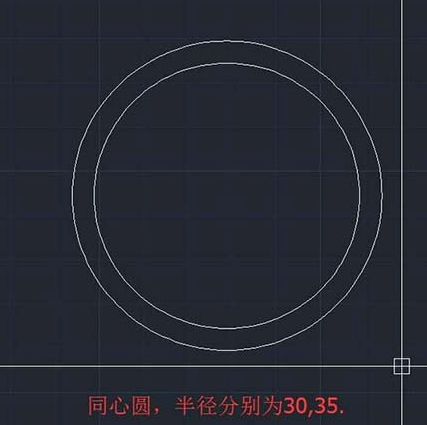

2、我们需要的是两个同心圆做表壳，圆的半径并不做限制，这里我选择的是半径分别为30,35的同心圆。

3、然后我们开始绘制刻度线，现在我们画一个长度为3的直线在内圆的象限点上，准备使用环形阵列。

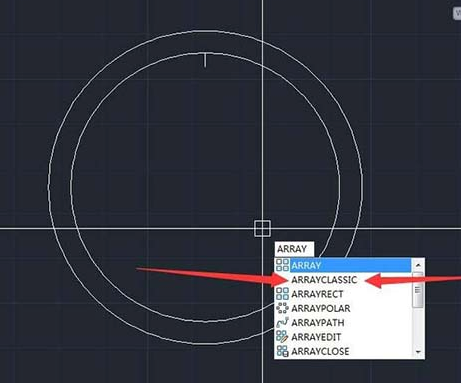

4、要想使用环形阵列就需要调出阵列参数面板进行设置是很方便的，直接输入命令“arrayclassic”后空格键确定就能看到。

5、现在在阵列面板中，我们选择“环形阵列”，开始设置参数，项目总数为“60”，填充角度“360”，然后选择阵列中心点，点击“中心点”按钮。

6、之后让我们指定阵列中心点，这里选择同心圆的圆心。项目总数60为刻度总数是60条，填充角度360为这60条刻度布满了这个圆。

7、选择完中心点后，回到了阵列面板，开始选择阵列对象了，点击“选择对象”的按钮。

8、我们选择先前画好的长度为3的直线后空格键确定，它将会均匀分布在360度的圆中，且数量为60。

9、这下我们设置好环形阵列的全部了，满足地按下“确定”按钮，见证奇迹的时刻。

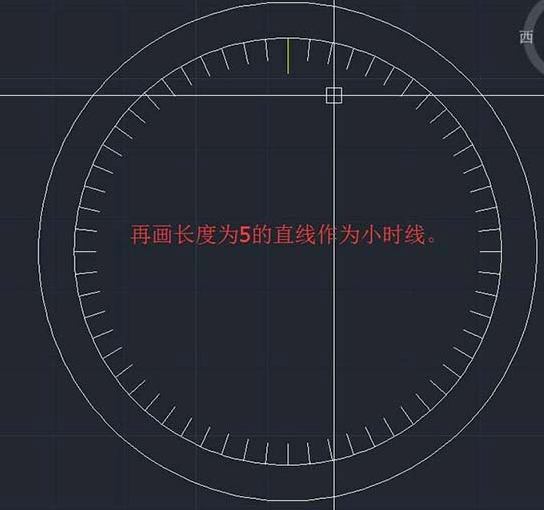

10、画好刻度线后，我们需要小时线，所以我们再在圆的象限点上画稍长的直线，这里长度为5.

11、同样调出阵列参数面板，选择“环形阵列”，项目总数为“12”，填充角度为“360”，选择中心点，选择对象，都是类似的。

12、现在大体已经形成了，我们需要添上文字，点击左侧工具栏的“文字”按钮，输入小时线下的数字，小提示，这里也可以用环形阵列来做哦。

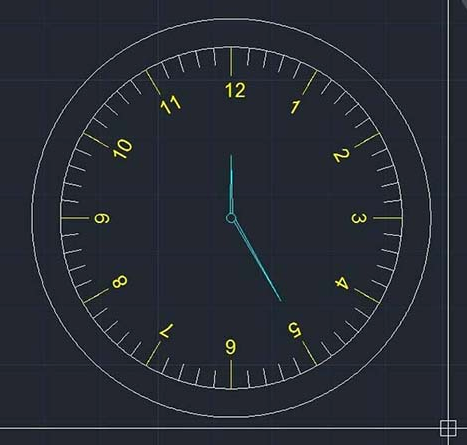

13、最后，我们在圆中画指针轴，使用命令“c”画一个小圆，再用命令“l”画两条直线来绘制指针。这样我们的手表表盘就完成了。
