为什么CAD填充无法修剪

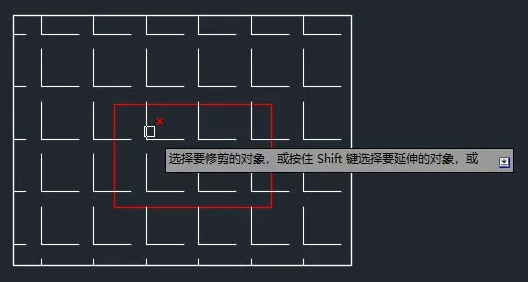

有时我们创建完填充后发现对填充图案不满意，中间想要裁掉一块，就可以用修剪功能。CAD填充是支持修剪的，但有时候操作的时候却发现修剪不成功，比如想在一个矩形填充中间抠掉一个小的矩形，却发现修剪后没有效果，如下图所示。

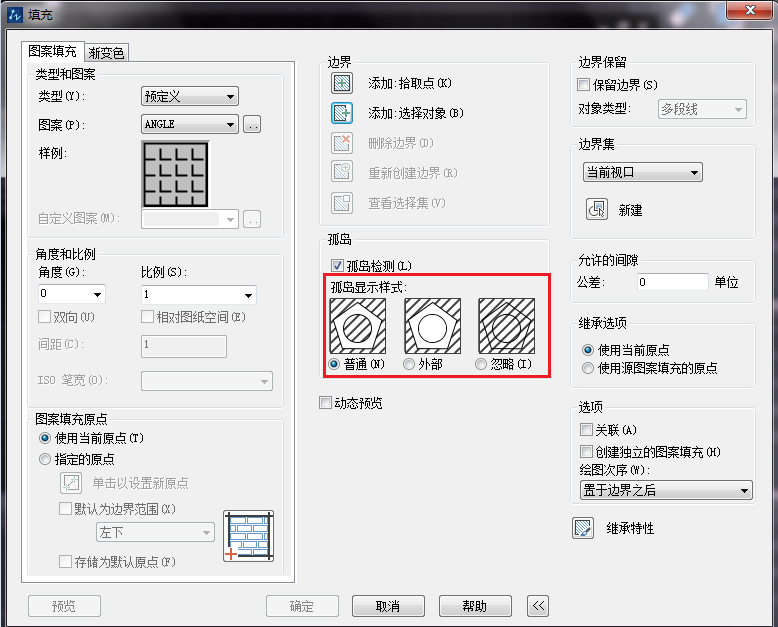

出现上述情况，并不是你的CAD出现问题了，而是填充的孤岛显示样式被设置成了“外部孤岛检测”或者“忽略孤岛检测”，只需要将孤岛检测设置为“普通孤岛检测”即可，如下图所示。
调整了孤岛检测方式后，发现填充确实被修剪了，只是中间的孤岛没有显示出来。

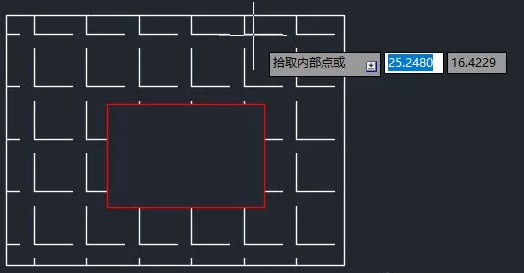

其实如果我们创建填充的时候就已经画了这两个矩形，用“外部孤岛检测”方式，在两个矩形间拾取点，得到的效果跟我们前面修剪是一样的，如下图所示。
