CAD的图层转换器怎么用

当我们从别人或其他单位接受的图纸文件的图层设置不符合我们个人或单位的要求时，我们可以用图层转换器将这些图纸的图层影射转换为符合标准的图层，而不用对图层进行一一地修改。

如果图纸中包含与标准图形同名的图层，可以直接进行影射。对于不同名的图层，可以选择图层名进行影射，并且可以将图形中多个图层影射为一个图层。而且影射关系设置好后，可以再保存成DWG文件，以后拿到同样的图纸时，不需要再重复设置影射关系，只需加载之前保存的影射文件就可以了。

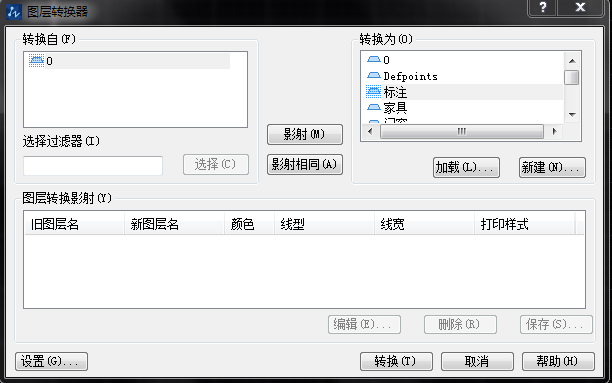

输入命令laytrans，或者在菜单栏中点击【工具】|【CAD标准】|【图层转换器】，即可弹出图层转换器对话框，如下所示。

图层转换器的使用很简单，基本操作如下。

1、左侧列表中显示的是当前图中的图层，点“加载”按钮，加载作为转换标准的文件，加载后右侧就会显示作为标准的图层列表。

2、如果确认同名图层的内容基本相同，可以直接点“影射相同”按钮，这样同名图层就完成了影射，进入下面的“图层转换影射”列表。

3、在左侧选择要转换的图层，可以单选，也可以按住Ctrl或Shift键多选，还可以在“选择过滤器”中输入一个“文字+通配符”，例如输入wall*，点后面的“选择”按钮将所有图层名中带wall的图层都选择出来，然后在右侧选择图层，点“影射”按钮，将当前图中一个或多个图层转换为标准图层。

4、将需要影射的图层都设置完后，如果左侧还有图层，而且这些图层前面的标记是白色的，表示这些图层是空的，而且是无用的，可以在左侧图层列表中右键，在右键菜单中选“清理图层”，将这些无用的图层清理掉。

5、设置好图层转换影射关系后，可以点“保存”按钮，将这个设置保存为dwg文件，以便下次使用。

6、点“设置”按钮，看看是否需要按照自己的需要设置，例如是否需要将对象属性转换为随层，是否转换块中对象等等。

7、一切设置好后，点“转换”按钮，就将当前图纸的图层及设置都按要求转换成了标准的图层设置。
