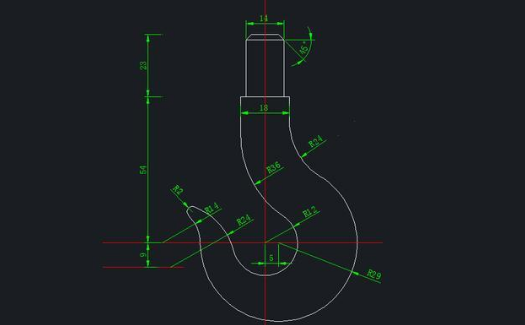

CAD教程：人人都可以是铁钩船长

如果你觉得今天的教程是教大家画铁钩船长，那可能就有点误解了。

但先别退出。

你有没有想过，其实人人都可以是铁钩船长，只要你学会了画铁钩。

CAD版本：luck18网址 2020专业版

1、首先画上面的矩形，矩形命令，确定起点后，输入D，自行填入数值，长14，宽23。

CHA倒角，2，角度45，最后一条直线。

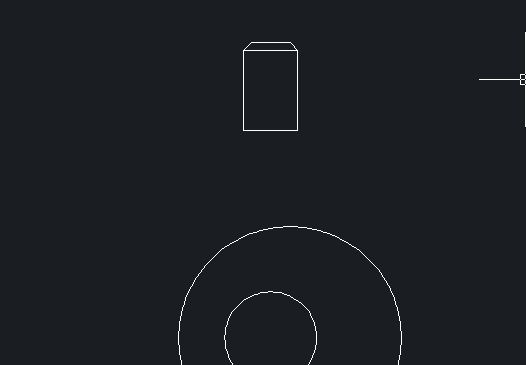

2、距离矩形下方54画圆，半径为12，圆心向右平移5，再画圆，半径29。

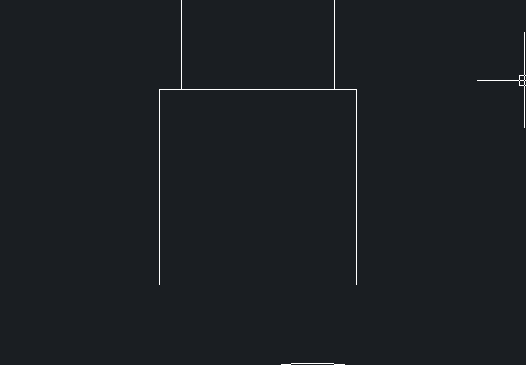

3、画矩形的小接口，水平直线向左2，这里直接在矩形中心开始画，所以是9，竖直线大概即可。

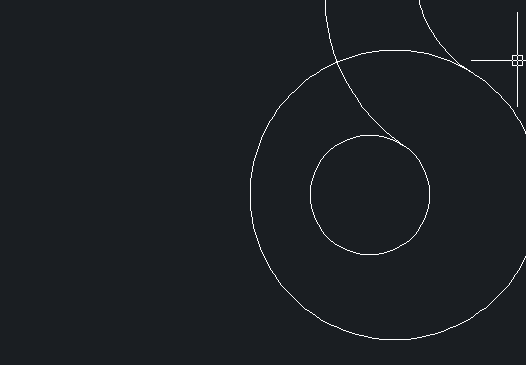

4、F圆角命令，连接两条竖直线和下方的圆，第一个半径36,第二个半径24。

5、在下方大圆左边象限点画外接圆，半径为14，再画一条水平直线， 往下偏移9。

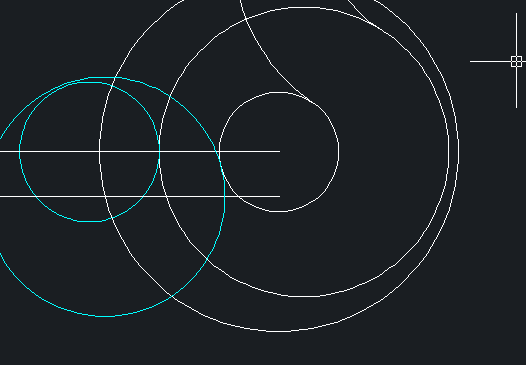

6、偏移之前的小圆，距离为24，和下方直线相交，再以该点为圆心画圆，半径24。

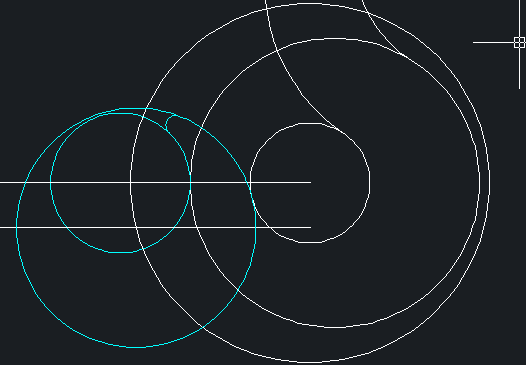

7、为钩尖倒圆角，对象是标蓝的两个圆，半径为2。

8、能看出雏形了吗？把多余的线条修剪掉。

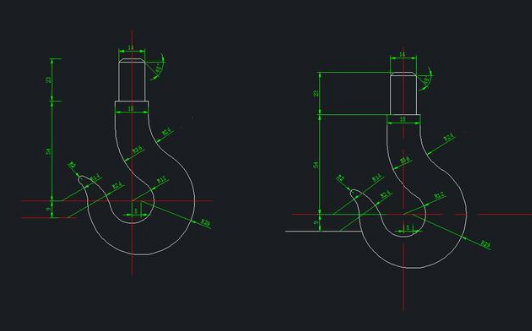

9、该标注的标注完，好了，你现在是铁钩船长了。
