CAD中如何控制填充、文字等各类图形的显示效果

图形的复杂程度影响到CAD执行命令和刷新屏幕的速度。打开或关闭一些可视要素（如填充、文本、宽线、标示点等）能够增强CAD的性能。

1、  关闭填充显示

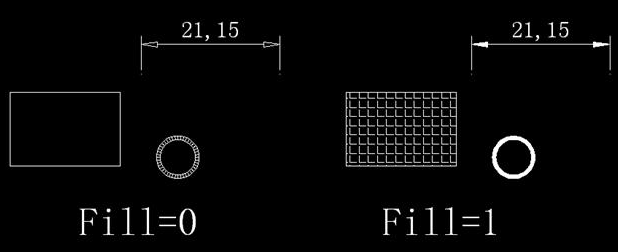

如果输入Fill命令，设为OFF(或0)，则关闭实体填充模式，新画的迹线、具有宽度的多义线（包括标注的箭头）、填充多边形等，只会显示一个轮廓，它们在打印时也不被输出，如下图所示。

2、关闭线宽显示

图层和图形都可以设置线宽，在图中显示的线宽是按像素比例显示的，可以大致了解线宽设置，但这些并不是准确的线宽值。在CAD绘图时，可通过点击底部状态条上的显示/隐藏线宽按钮，即可打开或关闭线宽显示。如果不需要在绘图过程中检查线宽的设置，最好不要显示线宽，以优化其显示性能。

3、将文字显示为方框

将Qtext设为ON(或1)，或在选项对话框中勾选“仅显示文字边框”，则打开快显文本模式。这样，图中的文字都会显示为一个方框，不会显示内容，打印输出时也是如此。当图中的文字很多时，尤其使用TTF字体（操作系统自带的字体）时，文字显示对显示速度和操作速度会有非常大的影响。当我们在处理其他图形，不关注文字内容时，可以将文字显示为方框，这样缩放、平移、编辑图纸的速度都会快很多。

4、取消选择区域指示

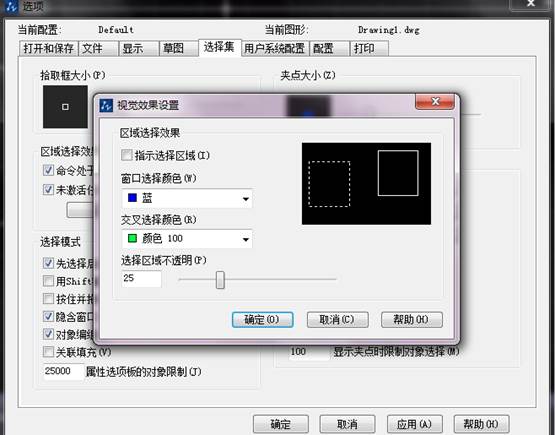

在CAD中，从左向右或从右向左分别表示交叉和窗口选择，高版本CAD为了更明确这两种区别，用颜色进行了区分，默认状态下用蓝色表示窗口选择，绿色表示交叉选择。如果你对CAD了解的话，这些提示显然是没有必要的，你可以关掉颜色指示效果来提高显示性能。打开选项对话框，取消勾选“指示选择区域”即可。
