CAD如何绘制齿轮
1、 先画出两个圆,构造线,再进行定数等分。如下图所示。

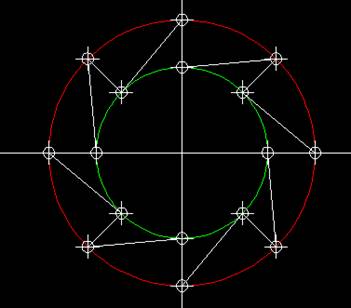

2、 点击【绘图】|【直线】,如下图所示将点连接起来。

3、 所有点连接完成。

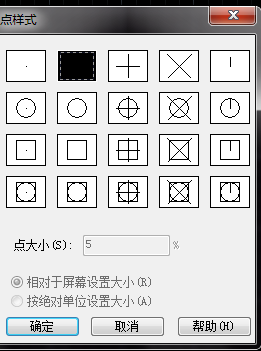

4、点击【格式】|【点样式】。

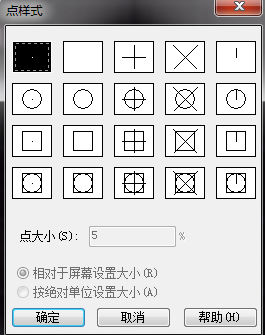

5、 在点样式那里选择空白的,也就是看不到的点,单击确定。

6、 如下图所示就完成了齿轮。

以上就是本篇文章的全部内容了,大家都学会了吗,赶紧下载luck18网址来试试吧。
