什么是CAD的极轴追踪
大部分图纸中的角度都是一些比较固定或有规律的角度，例如30、45、60等等，为了免去大家输入这些角度的烦恼，CAD就添加一个极轴追踪的功能。我们可以根据需要设置一个极轴增量角，当我们的光标移动到靠近满足条件的角度时，CAD就会显示一条虚线，也就是极轴，光标被锁定到极轴上，此时我们可以直接输入距离值，利用锁定极轴来确定角度的方式就是极轴追踪。

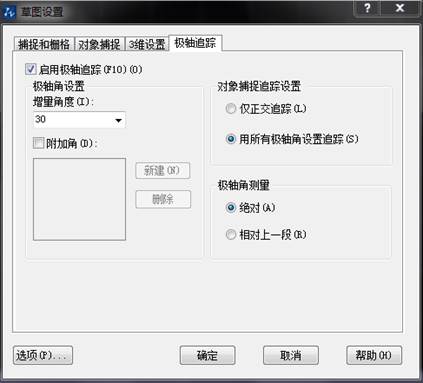

极轴非常简单，使用的关键就是合理地设置极轴增量角，软件提供了一系列常用的增量角设置，可以直接在下拉列表中选取，如果有特殊需要，也可以自己添加增量角。在底部状态栏的“极轴追踪”按钮上单击右键，就可以弹出极轴的相关设置对话框，如下图所示。
栅格捕捉、正交和极轴都会限制光标的角度，极轴不能跟正交和栅格捕捉同时打开，打开极轴，就会自动关闭正交。
单击底部状态栏的“极轴追踪”按钮或按F10可以快速开关极轴。
通常情况下会将极轴增量角设置为30或45度这样的角度，如果图中角度值比较多，也可以设置更小的增量角，如5度和10度，但设置成这种角度并不方便，对于一些特殊角度，例如35度，我们不妨用极坐标或角度替换的方式进行输入。

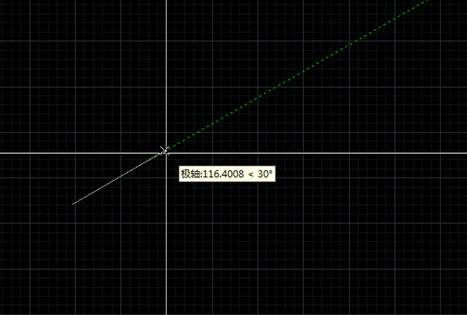

设置好极轴增量角后画线时，指定完第一点，移动光标，当光标接近极轴增量角倍数时就会出现虚线的极轴，如下图所示。
