怎么使用CAD绘制云彩图

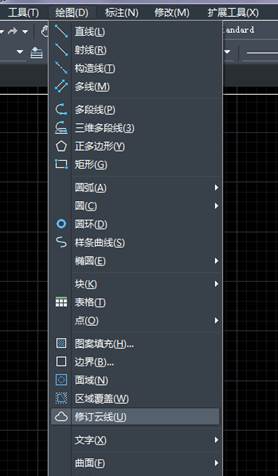

1、 点击【绘图】|【修订云线】，或者可以输入快捷键REVCLOUD。
2、 点击修订云线命令后，输入栏出现：“指定起点或 [弧长(A)/对象(O)/样式(S)] <对象>:”
弧长：点击修订云线命令后，输入A回车，输入最小弧长值回车，输入最大弧长值回车，注意，最大弧长值不能超过最小弧长值的三倍。然后点击绘图区一点移动鼠标回到起点得到云线。
对象：点击修订云线命令后，输入O回车，点击图上的一条弧线，然后弧线会变成云线，这时不输入Y默认不反向，输入Y后回车可以得到反向的云线。
样式：点击修订云线命令后，输入S回车，会出现：“请选择圆弧样式 [普通(N)/手绘(C)]”，输入N回车，画出的云线是普通的单线形式，输入C回车，就是手绘状，如下面的截图。
