CAD中如何输入形位公差
在使用CAD绘制工程图时,发现找不到标注形位公差的菜单,那么如何在CAD中输入形位公差呢?

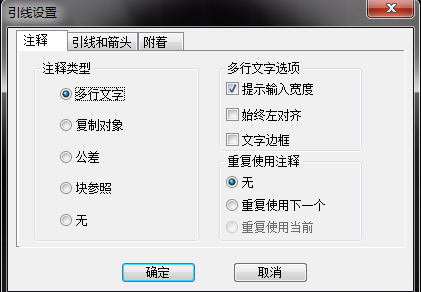

1、使用快捷命令LE;在弹出的指定第一个输入点时,先输入S;回车后,会弹出快速引线设置。

2、切换到公差选项然后点确认,然后根据图纸的要求或需要对形位公差进行设置。

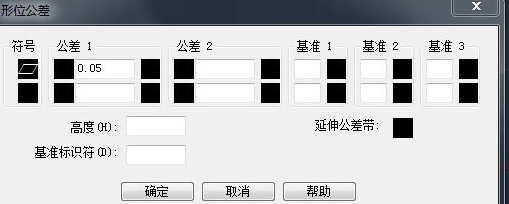

3、设置完成后,点确认,刚输入的CAD形位公差就如图所示。
