CAD 3D阵列怎么用
3DARRAY命令是二维ARRAY命令的3D版本，通过这个命令，用户可以在三维空间中创建对象的矩形或环形阵列。
【实战】3DARRAY命令使用
命令行：_3darray
选择对象：找到1个
选择对象： //按Enter键
输入阵列类型[矩形（R）/环形（P）]<矩形>： //指定矩形阵列
输入行数：2 //输入行数，列的方向平行于X轴
输入列数：3 //输入列数，列的方向平行于Y轴
输入层数：3 //指定层数，层数表示沿Z轴方向分布数目
指定行间距：50 //输入行间距，如果输入负值，阵列方向将沿Z轴反方向
指定列间距：80 //输入列间距，如果输入负值，阵列方向将沿Z轴反方向
指定层间距： 120 //输入层间距，如果输入负值，阵列方向将沿Z轴反方向

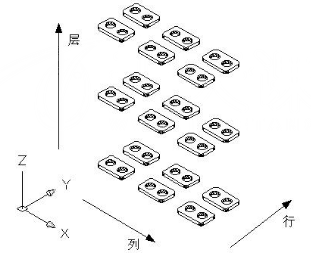

启动HIDE命令，结果如下图
如果选择“环形（P）”选项，能建立环形阵列，命令行提示如下：
输入阵列中的项目数目：6 //输入环形阵列数目
指定要填充的角度（+=逆时针，--顺时针）<360>: //输入阵列角度值
旋转阵列对象？[是（Y）/否（N）]<是>： //按Enter键，则阵列的同时还旋转对象
指定阵列的中心点： //指定旋转轴的第一点A，如下图所示
指定旋转轴上的第二点： //指定旋转轴的第二点B
三维阵列
环形阵列
