CAD中如何创建标注基线尺寸
上回跟小编一起学会了在CAD中标注圆心标记与公差，今天小编为大家带来基线尺寸标注执行命令，再跟小编做一次练习一番吧。
【基线】命令属于符合尺寸工具，此工具需要在现有尺寸的基础上，以所选的尺寸界限作为基线尺寸的尺寸界线创建基线尺寸。执行【基线】命令主要有以下几种方式。

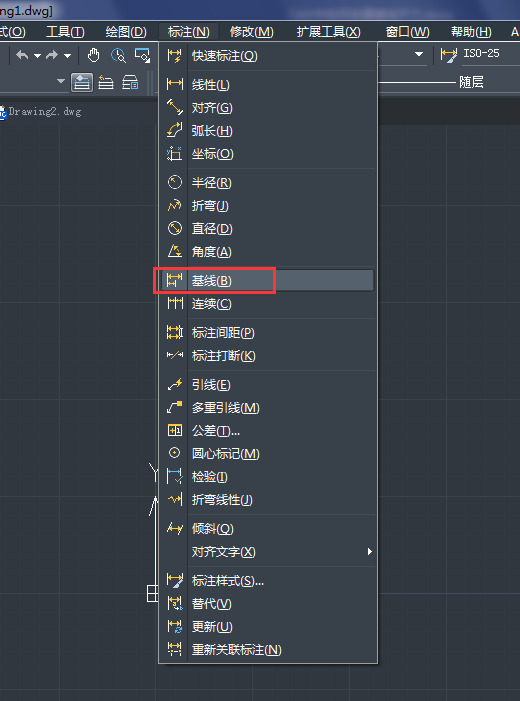

1. 执行【标注】|【基线】命令。
2. 单击【标注】工具栏的基线按钮。
3. 在命令行输入dimbaseline按enter键。
4. 使用命令简写dimbase按enter键。
下面通过一个简单的案例来学习一下【基线】命令的标注方法和标注技巧吧。
a. 执行【文件】|【打开】命令，打开文件素材。
b. 执行【标准】|【线性】命令，标注线性尺寸作为基准尺寸。

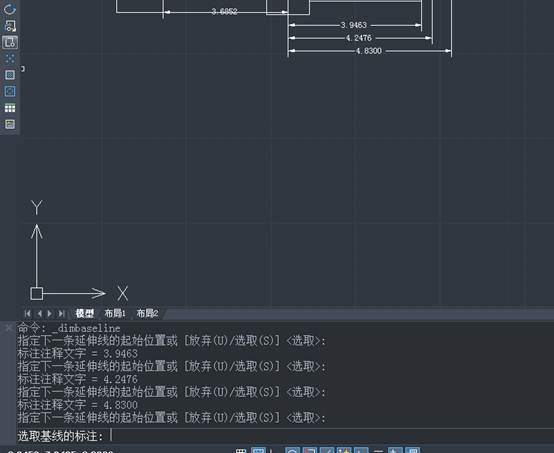

c. 单击【标注】工具栏的基线按钮，配合端点捕捉功能标注基线尺寸。命令行操作过程如下。
当激活【基线】命令后，系统会自动以刚创建的线性尺寸作为基准尺寸，进入基线尺寸的标注状态；该命令的【选择】选项用于提示选择一个线性、坐标或角度标注作为基线标注的基准，【放弃】选项用于放弃所标注的最后一个基线标注。
