CAD中提高绘图效率需要遵循的七条原则
在使用CAD软件进行绘图时，为了加快绘图速度、提高绘图效率，可以采用在命令行输入命令的方式，这需要大家掌握一系列的命令并将其记住。除此之外，提高效率还需要遵循一系列的绘图原则，这些原则可以说是一系列规范，大家按规范来，自然可以在绘图时得心应手了。那么大家是否已经知道这些原则呢？不知道的话赶紧学起来吧~
1. 关于作图步骤的原则
首先设置图幅，然后设置单位和精度，根据需要建立若干图层，设置好对象样式以后，才开始绘图。
2. 关于绘图比例的原则

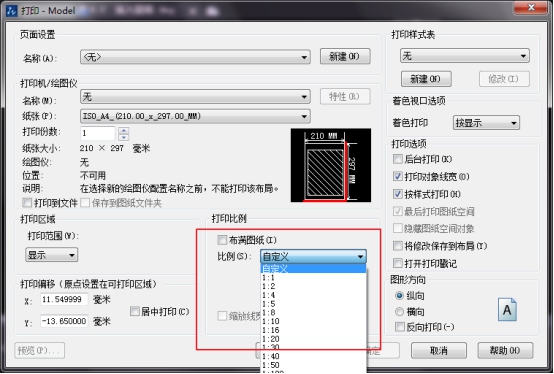

绘图比例始终使用1：1的比例。如果要改变图样的大小，可在打印时在图纸空间内调整成不同的比例。
3. 一定要为不同类型的图纸元素或者说对象设置不同的图层、颜色及线宽，由图层控制对象的颜色、线型以及线宽。

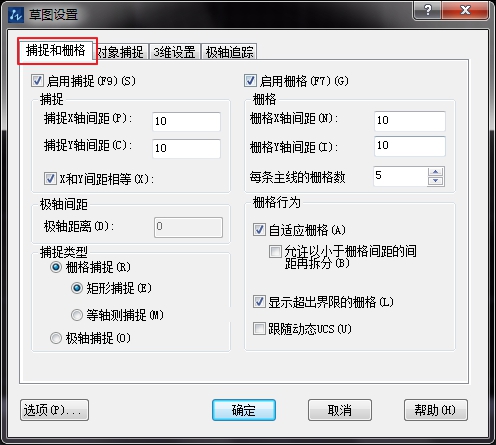

4. 需要精确绘图时，运用栅格捕捉，同时应该根据需要将栅格捕捉的间距调整适当的数值。
5. 不要把图框和图形画在同一幅图中，应在布局(LAYOUT)中将图框以块的形式进行插入，然后打印出图。

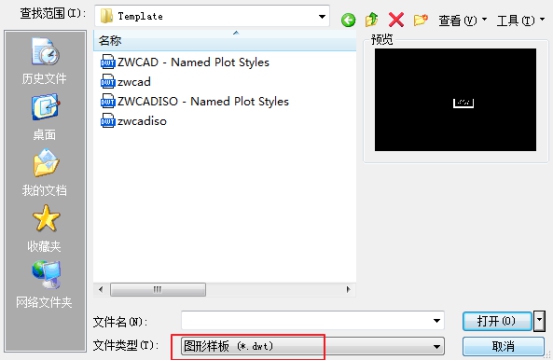

6. 将一些自己经常用到的设置，如标注样式和文字样式等内容设置在一个图形模板文件中(即另存为*.DWF文件)，以后需要用到时，可以使用模板来打开它。
7. 对于有名称的图形对象，如打印样式、图层等，命名时要遵循一定的规律，同时应该简洁易辨识，方便后续的查找和使用。
