CAD尺寸标注样式中公差选项卡的详细介绍

小编在之前的文章中反复提到过公差标注，那么现在反问大家，什么是公差？是不是和数学中的“公因子”是类似的存在呢？其实，“公差”是指允许尺寸的变动量，常用于在机械标注中对零件加工的误差范围进行限制。一个完整的公差标注由基本尺寸、上偏差和下偏差组成。下面我们对标注样式中的公差选项卡进行详细的介绍。

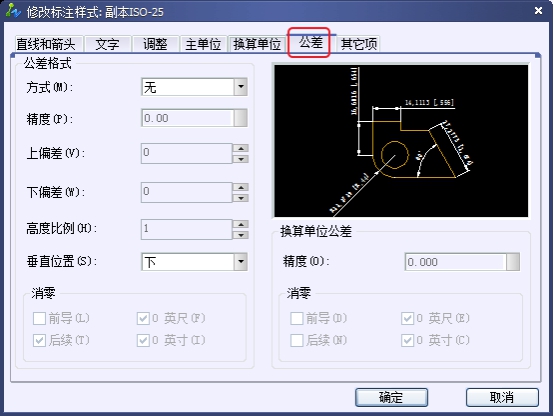

在【公差】选项卡中可以设置公差的参数，从而创建公差标注。主要选项有：

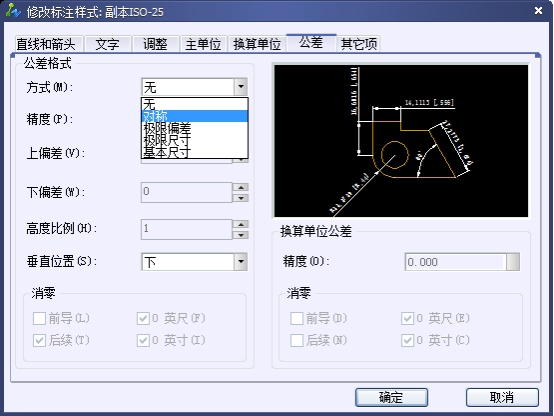

【方式】下拉列表框用于设置计算公差的方法。“无”表示不标注公差，选择这一项后，整个选项卡中的其他选项将会不可用；“对称”表示当上下偏差的绝对值相等时，在公差值前面加上正负符号，仅需输入偏差值；“极限偏差”用来设置上下偏差值，自动家住“+”符号在上偏差前边，“-”符号于下偏差前面；“极限尺寸”表示直接标注最大和最小极限数值；“基本尺寸”表示只标注基本尺寸而不标注上下偏差，并绘制文字框。

【精度】用于设置小数的位数。

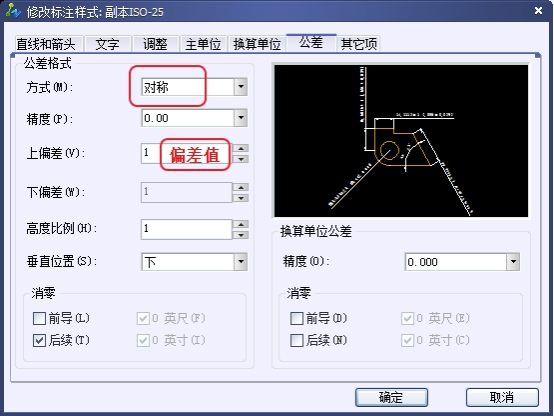

【上偏差】用于设置最大公差或上偏差。当在【方式】下拉列表中选择“对称”选项时，CAD将该值作为公差值。

【下偏差】用于设置最小公差或下偏差。

【高度比例】用于设置公差文字的当前高度。

【垂直位置】用于设置对称公差和极限公差的文字对齐方式。
