CAD绘图界面有两个空间，一是模型空间，二是布局空间，布局空间可以有多个（比如我们在软件中看到的布局1和布局2）。当我们需要修改图形的比例和尺寸时，一般是在模型空间来修改，而不是布局空间。其实，图形的比例也可以在CAD的布局空间中进行调整。大家知道如何在布局空间中对图形的比例进行修改和调整吗？下面是详细的方法介绍，大家可以参考。
首先，按照1:1的比例在模型中画图，这里大家可以思考一下为什么是1:1的比例。
在进行标注的时候，如果有注释性对象，就需要在选项框里勾选注释性。这样就方便随时添加比例。

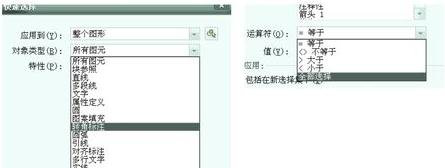

如果想随时加上注释比例，可以全部选中右键菜单中的倒数X项，进行标注后，在特性窗口，用【Ctrl】+【1】打开注释性，然后添加注释比例就好。
接下来切换到布局空间，复制自己需要的图框（一般是企业自己的图框）。

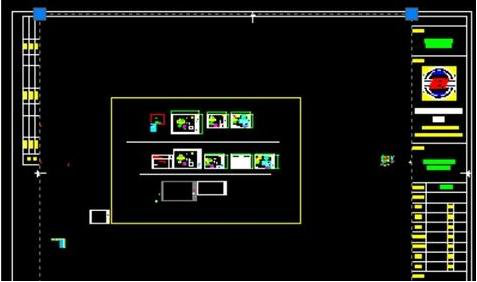

在命令行调用新建视口命令。注意图框边界不要与视口全部重合。这样可以方便点选。
选中视口以后，再次用【Ctrl】+【1】打开特性窗口，可以看到注释比例项。

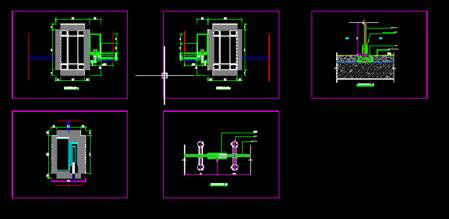

选好注释比例，这时标准比例会自动更新成至与主食比例一致的量。
如果出现默认比例不够用的情况，那么可以在命令行输入scalelistedit，从而添加新的比例。要注意不能添加太多的比例。够用就好了。以上就是关于在CAD布局视口中修改图形比例的操作步骤了，希望对大家有一点帮助。
