CAD中的图块是由多个对象组成的集合并且具有块名。通过建立图块，用户可以将多个对象作为一个整体来进行操作。在luck18网址中，使用图块可以提高绘图效率、节省存储空间，同时还能方便与修改和重新定义块。图块分为内部图块和外部图块，内部图块是存储在图形文件内部的块，只能在存储文件中使用，而不能在其他图形文件中使用。外部图块则不依赖于当前的图形，可在任意的图形文件中调用并插入。本文介绍基准属性块的创建，主要运用到直线、圆、创建块、属性定义等命令。

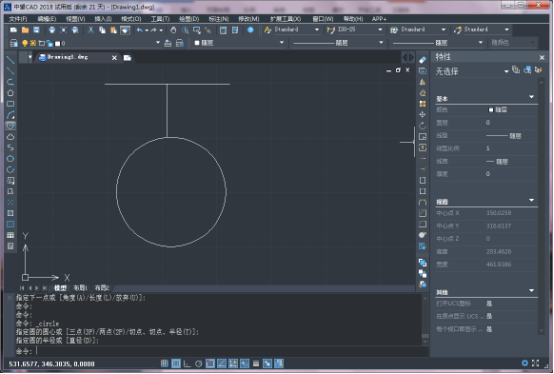

1.通过调用【L】、【C】命令绘制基准符号。

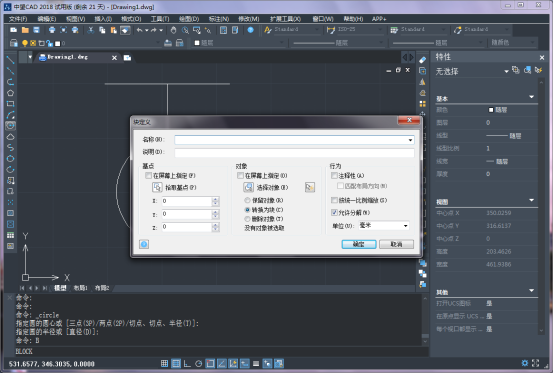

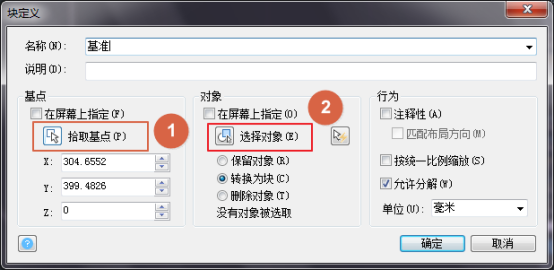

2.在命令行中输入【B】命令，系统会弹出【块定义】对话框。在【名称】框中输入【基准】字符，单击【选择点】按钮，捕捉水平直线的中点；单击【选择对象】按钮，拾取整个图形对象。

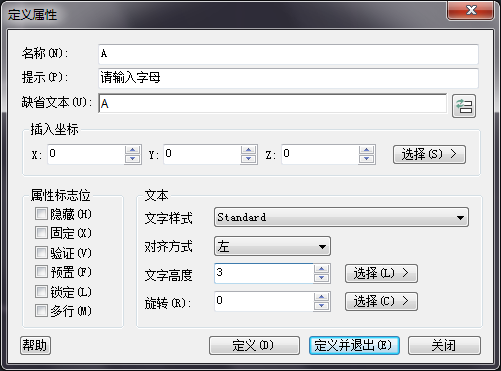

3.在【绘图】选项卡中，单击【块】选项中的【定义属性】按钮，系统弹出【定义属性】对话框。在【名称】中输入字母A，在【提示】中输入：请输入字母，【缺省文本】中输入字母A，并设置【字高】为3。

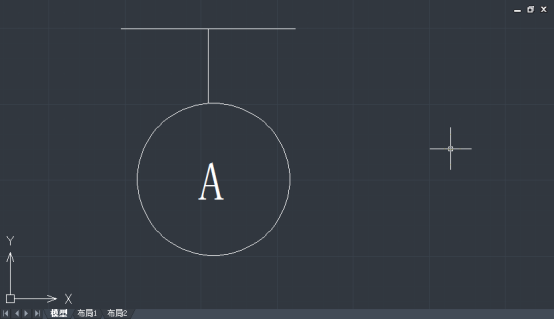

4.单击【确定】，在合适的位置插入字母。

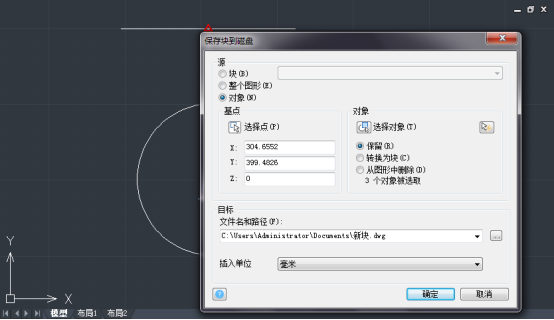

5.在命令行中输入W【写块】命令，系统弹出【保存到磁盘】对话框，单击【选择点】按钮捕捉水平直线的中点，单击【选择对象】按钮捕捉整个图形并保存至合适位置。

6. 单击【确定】之后，系统弹出【编辑属性】对话框，再次单击【确定】按钮关闭对话框，完成创建块的操作。
