大家学习了图块的介绍后，相信都能明白块的用处。在CAD中创建一个成功的图块之后，可以在实际绘图时根据需要插入到图形中来使用。可以说，精通CAD制图的人，都对图块的创建和使用掌握得非常熟练。比如我们在做室内设计尤其是家具设计时，需要插入各种各样的家具，如果直接在图纸中将这些家具绘制出来将会十分麻烦，会让大家摸不着头脑、无从下手。如果将各个家具定义成块然后再插入到家具设计图纸中，将会方便很多，也能大大提高我们的制图效率。下面，我们就来看看在CAD中是如何插入家具图块的。

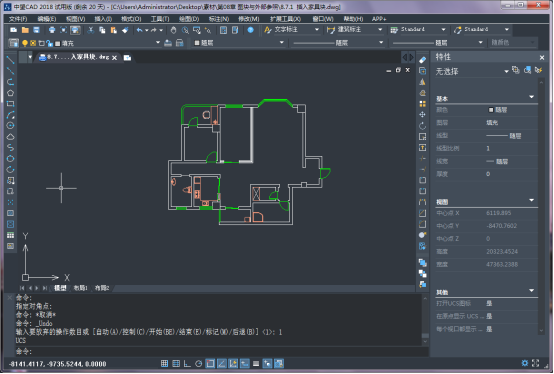

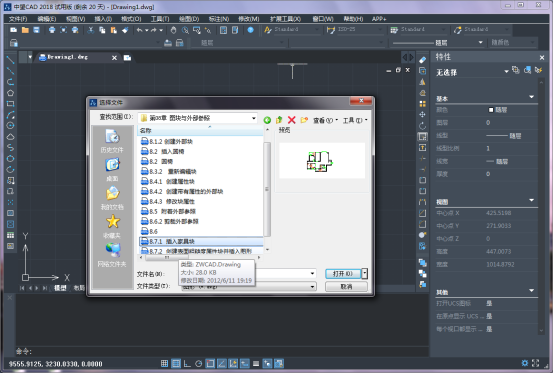

单击快速访问工具栏中的【打开】按钮，打开素材文件。

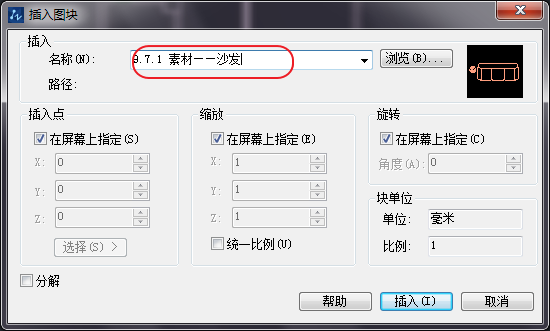

2.在【插入】选项中，单击【块】面板，系统会弹出【插入图块】对话框，单击【名称】下拉列表框按钮，找到“沙发”。

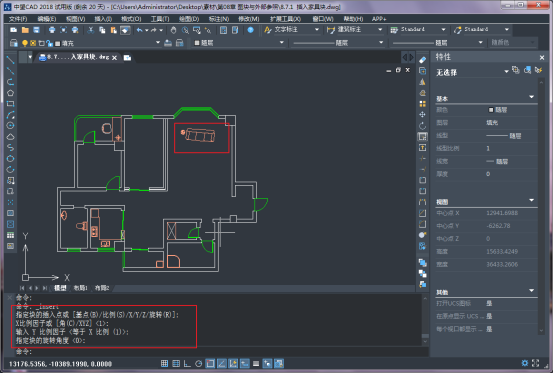

3.点击插入，因为“沙发”图块已经被定义为动态块，所以可以直接在绘图区中通过移动动态夹点来调整图块的大小、角度、位置，完成“沙发”的插入。
可以用同样的方法插入其他图块，最终完成所有家具的插入。大家可以联想一下自己平时看到的那些室内设计图，它们的结构是不是与上面的图纸类似呢？
