使用CAD需要我们了解基本的功能然后比较好的去练习相关的绘制，才能更好的提升自己CAD的使用能力。
1.我们打开luck18网址2018

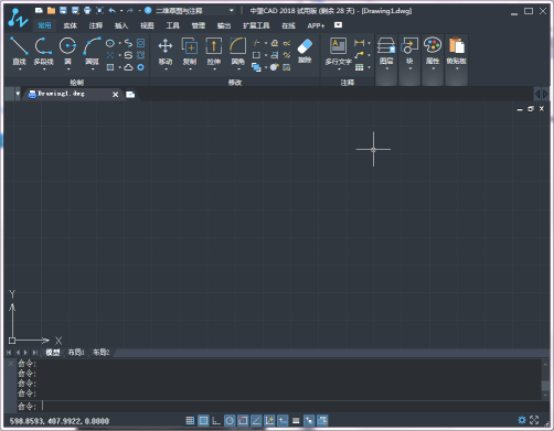

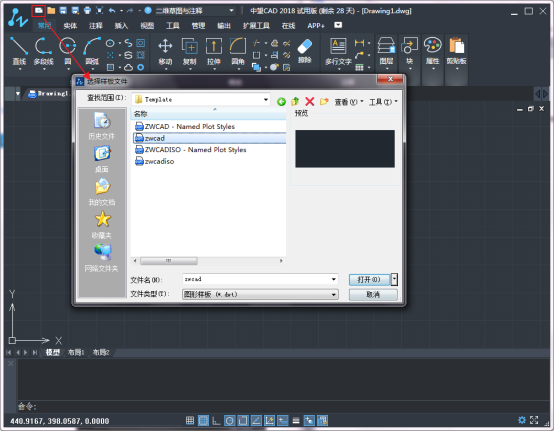

2.然后新建我们的文件，

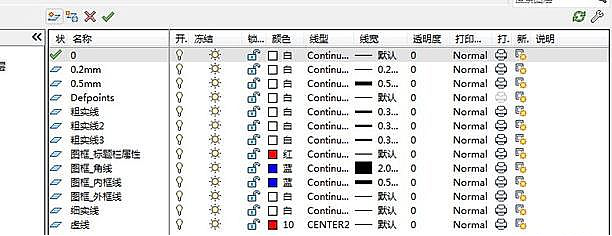

3.在开始正式绘图之前，我们需要做好一些准备工作，先要建立好图层，粗实线，中心线，虚线等，然后根据图纸确定线的粗细。

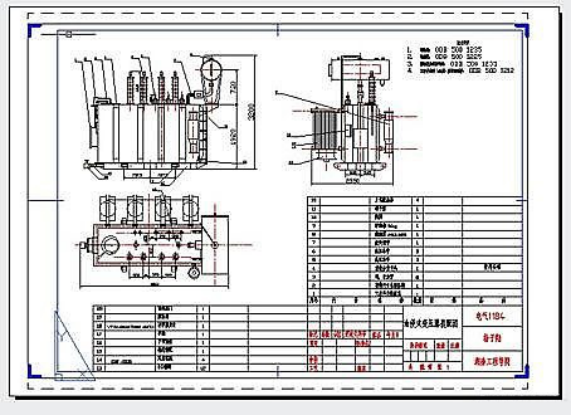

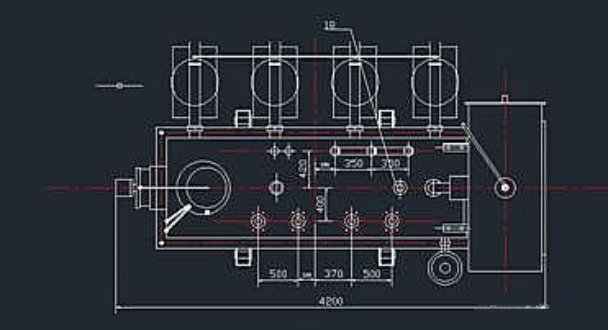

4.我所绘制的是《油浸变压器装配图》，图纸分为三个部分，左视图、主视图和俯视图。我先画的是油浸式变压器俯视图。
5. 我发现它的散热片由四个同样的部分组成于是我使用了外部块（按W进入构建块的模式，选择基准点和对象，修改保存文件名字即可。）来构造。
6. 同样主视图和左视图也有同样的结构我也使用了外部块来画。
构建好外部块以后选择插入中的块来插入。

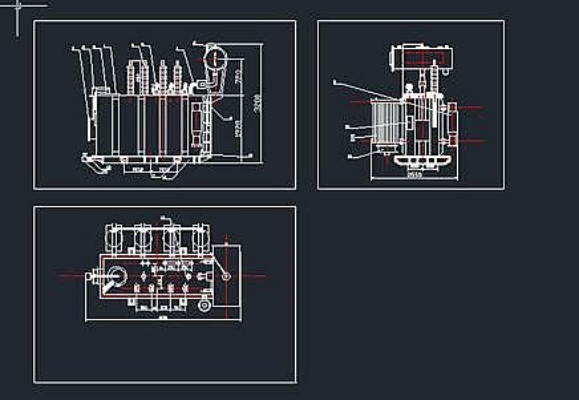

7.其他部分则由圆、直线、倒角的镜像、平移、修剪等工具来实现，不懂的地方通过询问同学和百度来查找，最终画好各视图后便如下图。
8.书写部件技术参数和保存即可（如下图）
