我们在CAD定数等分是CAD绘制图形的时候常常使用到的命令， 我们在使用的过程中要将这个功能灵活运用就要通过我们经常使用绘制。
我们在此做个简单的练习，通过使用定数等分绘制出一个标准的五角星。

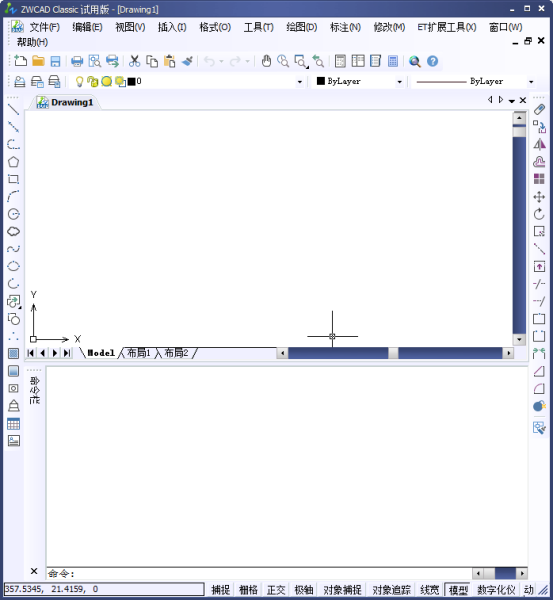

1.打开我们的luck18网址

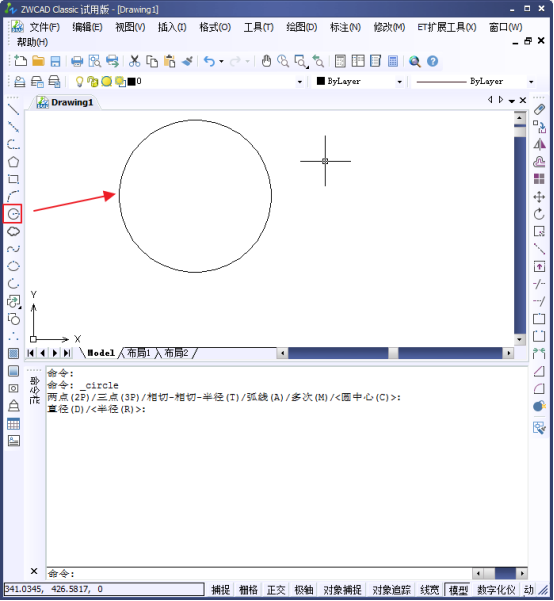

2. 通过我们的圆命令，我们先绘制一个圆。

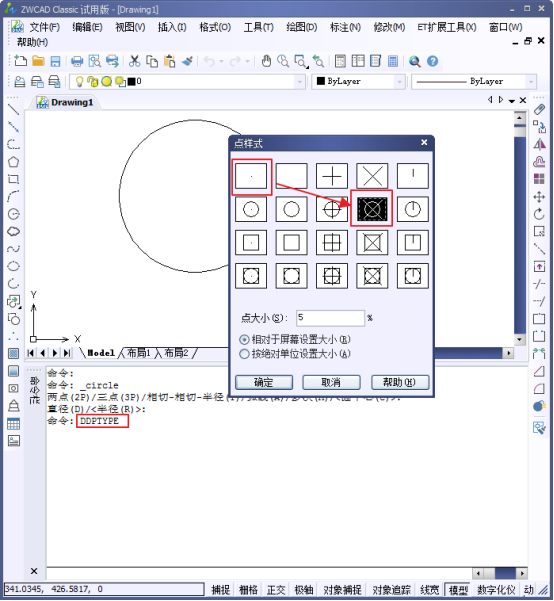

3. 因为默认的等分点比较小，比较难识别，所以我们调整一下点样式，使我们更方便的使用。输入命令符“DDPTYPE”点样式命令。选择一个比较直观容易看清的点样式。

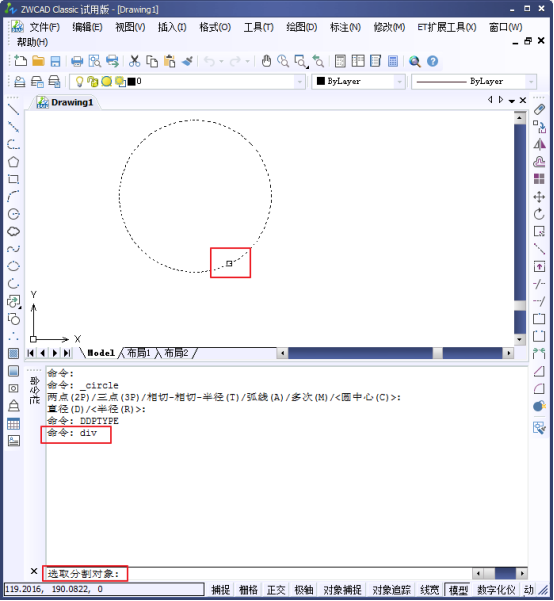

4. 输入定数等分命令符“div”。

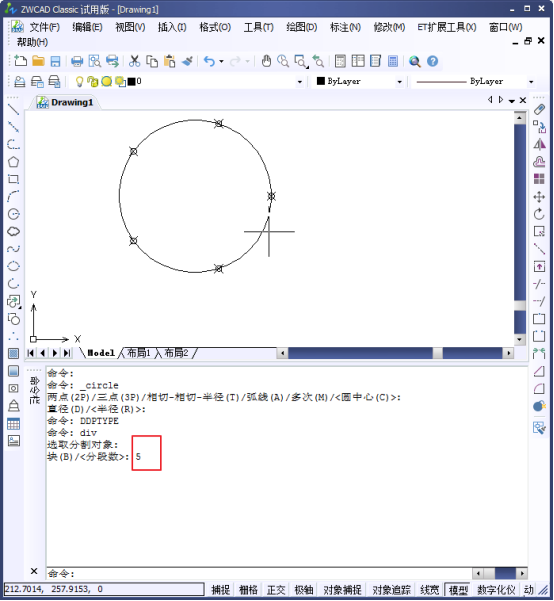

5. 选择五等分。
6. 依次将各个等分点连接起来，在这时候我们可以开启我们的对象捕捉，这样更方便我们选定端点去绘制连线。
7. 我们绘制好五角星之后，选择最外的大圆。

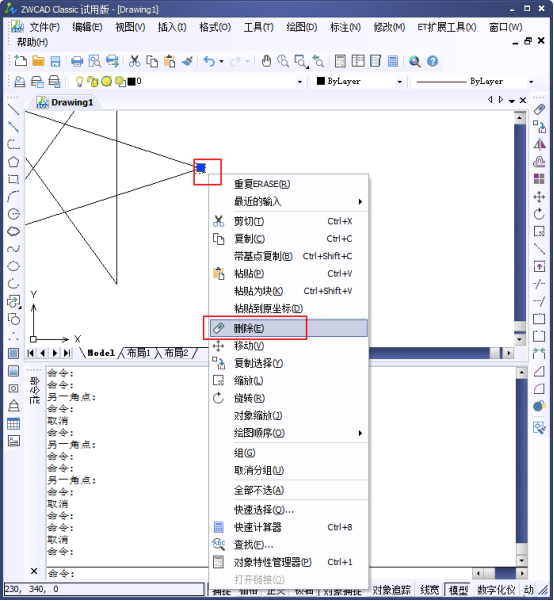

8. 右键进行删除，当然我们也可以直接按“delete”键删除圆，或者启用删除命令删除整一个圆。
9.剩余的点我们也可以通过相同的方式选定再删除。

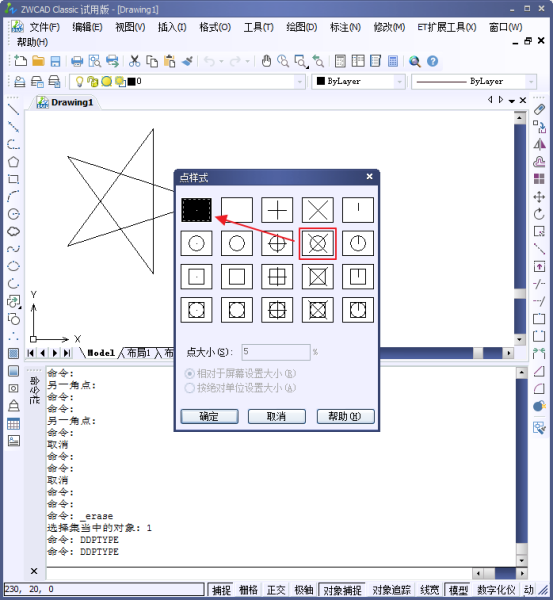

10.当然我们可以再次通过DDPTYPE命令来更改我们的点样式，这样比一个个删除方便的多。
11.最后我们可以得到一个绘制完成的五角星了。
